Silber ätzen - eine Alternativmethode.

Ich möchte eine abstrakte Struktur aus einem dünnen Silberblech herausätzen. Als Wandschmuck. Dann hinter Glas rahmen, Hintergrund goldfarben.

Ja, z.B. bei Goetze-Gold.

die Blechbreite ist bei götze mit max. 10cm angegeben
scheint mir als Wandschmuck etwas klein. reicht das?
oder wurde schon breiteres Blech angefragt und bestätigt?

davon abgesehn bin ich etwas skeptisch bzgl. durchätzen
das kann allenfalls der Threadersteller abschätzen, wie gut die Chance auf gelingen ist

Habe bereits zwei angefragt. Würde ca. 1000€ kosten.

Die Größe beträgt nur 14x27 cm.

Nein, alle Linien (Flächen) sind miteinander verbunden.

Hallo,

erstmal 1000 Dank für den tollen Beitrag. Ich habe schon Kupfer geätzt mich aber schon ein wenig vor den starken Säuren geängstigt. Das hier ist ja sowas von cool.

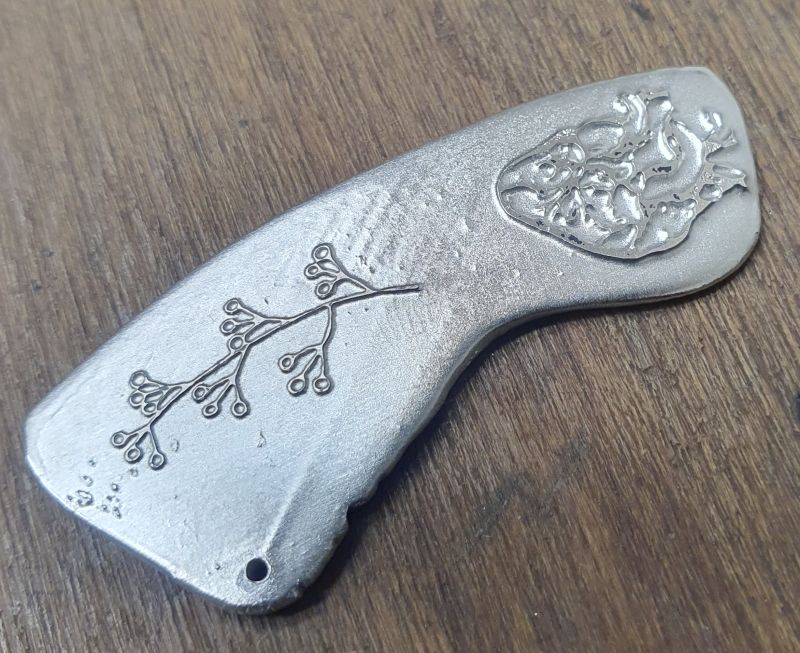

Ich habe gestern meine ersten Versuche mit ätzen in der Galvanik gemacht. Es ist nur ein fettes formloses Silberreststück 5x2cm mit 2 Motiven drauf.
Ich habe die Motive mit der blaue PNP Folie (Amazon) die im Copyshop (Laserdruck) bedruckt wurde aufgebügelt (4 min auf volle Pulle mit Papiertaschentuch zwischen Bügeleisen und der Folie falls diese schmelzen sollte-ist sie aber nicht) und dann im verdünnten Salpetersäurebad 3,5% in der Galvanik geätzt ( ca. 30min auf volle Pulle weil ich ungeduldig war) Das ging super. Ich bin begeistert. Ich habe das Motiv aufgebügelt und quasi den ganzen Hintergrund weg geätzt. Dieser ist recht uneben geworden, was mich erstmal nicht stört (bei dem Teil was ich eigentlich machen soll ist das sogar so gewünscht) .Aber ich würde natürlich sehr gern wissen was ich machen muss damit es gleichmäßiger wird wenn ich das möchte. Weniger Strom, längere Zeit schätze ich. Das probiere ich aus so bald ich kann.

Meine aller wichtigste und vielleicht dumme Frage ist aber:
Was nehme ich als Aufhängung. Ich hab schön blöd meinen normalen Kupferdraht fürs vergolden genommen und der wurde natürlich durch geätzt. Was leitet denn gut wird aber nicht angegriffen? Edelstahl wie die Anode? Wo kauft Ihr den und welchen?
Kann ich so auch eigentlich 750 Gelbgold ätzen? Hab aus Spaß mal einen Feingolddraht dran gehalten weil ich dachte ich kann den zum aufhängen verwenden und der wurde direkt schwarz. Wird also vielleicht auch angegriffen?

herzlichen Dank. Ich habe gerade sooo viel Spaß.

Hallo zusammen
Ich würde mich gerne am galvanischen Ätzen von Silber versuchen. Habe aber keinen sinnvollen Shop gefunden um Salpetersäure zu bestellen. Hat da jemand von euch einen Tipp oder könnte etwas vermitteln?
Vielen Dank und beste Grüße

Hallo an alle,
sonst lese ich ja nur still mit, aber heute möchte ich (mit ein bisschen Stolz) berichten, daß ich Ralph Gs wunderbaren Anleitung zum Silberätzen mit Amidosulfonsäure gefolgt bin und heute erfolgreich ein paar Teststücke geätzt habe.
Eigentlich ist mein Plan, daß ich für Emaille Vertiefungen ätzen will (wie heißt das noch?), aber fürs Ausprobieren habe ich erstmal ein paar Nageltempel besorgt (das wurde gleich am Anfang erwähnt).
Also: es ist nicht ganz so einfach, einen guten Stempelabdruck herzustellen. Das Internet ist voller Videos in denen es soooo einfach aussieht, ich habe mich etwas schwer getan. Zu meiner Schmach hat mein Mann (der eigentlich nur neugierig war, was ich da plötzlich mit Nagellack und diesen komischen Platten machte) es viel schneller hingekriegt.
Mein Setup war ein Honigglas, Silberdraht (mit Nagellack) zum Aufhängen und ein Stück Silber von einem ollen Löffel (weil ich mir nicht sicher war, welche Metalle ich ungestraft ins Elektrolyt einbringen kann). Und ein regelbares Netzteil (weil ich mir nicht zutraue, an Computernetzteilen rumzumachen, obwohl ich grundsätzlich sehr für Recycling bin).
Beim ersten Durchgang habe ich die Amidosulfonsäure mit Leitungswasser angerührt und - Tatsache - da fällt viel mehr Zeugs aus. Hätte die Anleitung vielleicht gründlicher lesen sollen!
Aber glücklicherweise ist Amidosulfonsäure kein so teures Gut, Versuch 2 war ohne den weißen Bodensatz, dafür bin ich wohl etwas zu gierig gewesen und habe 3 Stücke gleichzeitig zu ätzen versucht. Da war dann nach 10 Minuten Schluss und ich musste erstmal alles sauber machen, danach ging's problemlos weiter.
Insgesamt hat das sehr viel Spaß gemacht und jetzt werde ich mich wohl mit den verschiedenen Transferverfahren beschäftigen und dann weiter experimentieren.
Danke Ralph G. und allen, die hier Informationen zusammengetragen haben!

Danke dafür :)

Bei den ersten Versuchen noch nicht, da wollte ich ausprobieren, ob feine Elemente funktionieren. Werde weiter daran forschen.

Gegen zu starke Hinterätzungen der Stege hilft eine kontrollierte Badbewegung, ersatzweise breitere Stege die danach mit einem Stichel begradigt werden können.

Keineswegs :)
Ich würde gerne mehr über die "kontrollierte Badbewegung" erfahren. So etwas wie umrühren?

Habe gerade in anderem Zusammenhang gesehen, dass jemand Flüssigkeit in einem Ultraschallbad "bewegt" hat. Würde so etwas helfen?

Ultraschall könnte man probieren und dabei ständig im Bad bewegen.
Klassisch wird ein Strahl im Bad auf die Fläche frontal oder mit 20° Winkel drehend, gerichtet, damit die Unterätzung der Ränder nicht passiert.
