Profilrollen gesucht

Das is doch toll, zeig mal was für Profile das macht, da ich nicht besser vergrössern kann kommt mirs vor wie Drahtriefen.
Und was haste dafür gezahlt?

ist es keinesfalls
denn ring(rohling)e, die anfangs 36mm Innendurchmesser haben und nach dem Walzen noch mehr, braucht man doch "recht selten"
(selbst bei Mokume, wo man manchmal so riesige Ringe macht, weil sie sich leichter stülpen lassen)
ist eben ne Profilwalzmaschine

die Maschine, für die du das Teil gehalten hast, gibts zumindest bei ebay ab und an neu zu kaufen
warum auch immer es das Gerät noch nicht ins sortiment der mir bekannten werkzeuglieferanten geschafft hat
allerdings gibts von rodent ne maschine, die anders aufgebaut ist und noch viel besser geeignet ist zum aufwalzen von ringen, weil mit konischen dornen
und die gibts bei diversen anbietern

für trauringrohlinge mit Anfangsfingergröße 113, die dann noch größer gewalzt werden?

und ich dachte, der Silberring mit Gr. 80, den ich neulich mal machen mußte, wäre groß gewesen

das Gerät, was du meinst, hat eine dünne Achse für die Ringrohlinge und Walzrollen für die verschiedenen Profile

Erst mal Vielen Dank für Eure Antworten, auch wenn noch keine heiße Spur zu neuen Rollen dabei war...

Ich habe die Walze für 10 Euro auf dem Flohmarkt erstanden, völlig verdreckt und mit abgebrochener Kurbel. Aber unter dem Dreck/Öl Gemisch war zum Glück kein Rost.

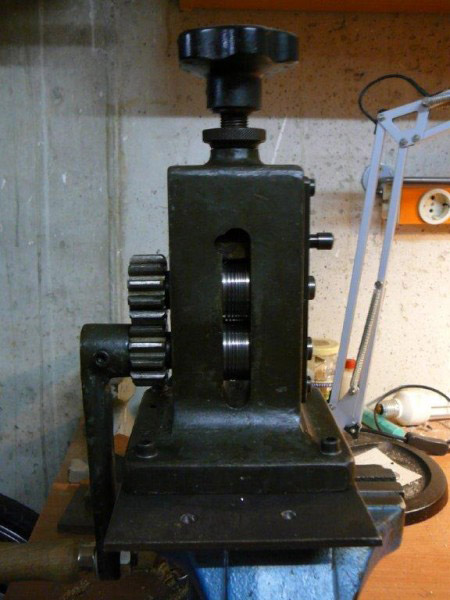

Mit den Rollen macht sie Vierkantdraht von 1-0,5mm. Da meine große Bühler Walze bei 1mm Draht aufhört, spart mir das einen Haufen Ziehen.

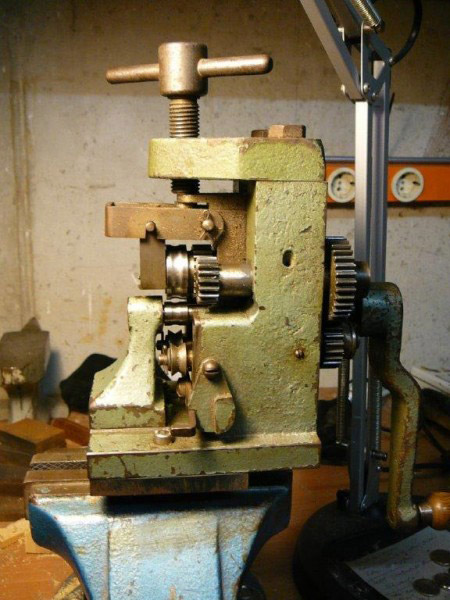

So etwas Ähnliches wie die Trauringwalze, von der in manchen Antworten die Rede war, ist auf den letzten 3 Bildern zu sehen. Dazu habe ich mir Innenrollen gedreht, damit ich auch innen bombierte Ringe machen kann. Sie ist wirklich alt, ich habe sie aus der Auflösung einer Uhrmacherwerkstatt um das Jahr 1993 rum. Ich mißbrauche sie zum Walzen von Ringprofilen aus Rundstäben, aber das bringt sie an den Rand ihrer Leitungsfähigkeit.

Viele Grüße


Ralf

bis -,5 ist toll
ich mein, in dem Bereich ab 1,3mm oder so ziehe ich (ohne Ziehbank) schneller als ich walze
aber das Ding kann die Feilerei von Ziehspitzen ersetzen
meine kann ja bis -,6 oder so
also kann ich damit bis -,70er Draht ziehen, bis ich Ziehspitze feilen muß

diese Aufsatzröllchen sind ne gute Idee
ich hatte ne andere, die aber noch nicht verwirklicht ist und nun wohl auch nicht mehr wird (diese Welle in dicker mit Rille, weil ich eh eine abgebrochene liegen habe)

Also mich hat der Wegfall des Anfeilens (oder Anschleifens bei kleinen Durchmessern) der Ziehspitzen auch begeistert. Auch kann ich weiter Umformen als mit dem Zieheisen, da der Draht beim Walzen im Gegensatz zum Ziehen nicht reißt.

Die Ringwalze nehme ich natürlich auch zum Fertigformen von Ringen. Rundstab zum Profil walzen, mit 2-3mm Untermaß zum Ring biegen, ablängen, zusammenbiegen und Löten, dann auf Fertigmaß walzen. Aus der Walze nehmen, Nachmessen: Mist, zu groß geworden! In den Ringverenger, verkleinern, dabei mehrfach wenden, damit der Ring nicht schief wird, dann nochmal in die Walze zu Erweitern... Ich kann mir gut vorstellen, daß der Taster für den Innendurchmesser an der Walze sehr nützlich ist... Könnte ich da mal ein Bild von sehen?


Viele Grüße


Ralf

Material so weit/hart zu walzen, daß das Material beim ziehen schon reißen würde, halte ich für semioptimal

wegen Walze

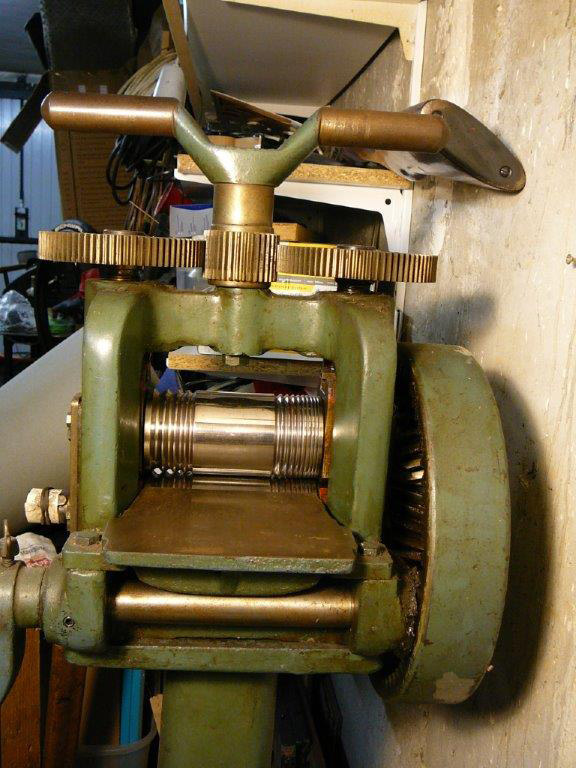

siehe Bild
ich habe das Ding fürs Foto mit dem Finger in der 55er-Größe-Position (hoch)gehalten, denn federbelastet will es natürlich ganz runter,
wo der Ausschnitt des Messingblechs auf der Führung der untersten Röllchen aufliegt (die Röllchen unten benutze ich nicht mehr)
in der Großansicht mit Pfeilen markiert
minimale Meßgröße ist also Achsendurchmesser plus Tastdrahtdurchmesser
da es darunter eh nicht wichtig ist, kann man das Teil anfangs (bei Rohlinginnendurchmesser wie Achsendurchmesser) noch darunter "hängen" lassen und erst reinschnippen, wenn schon etwas aufgewalzt

keine Meßschraube, sondern eine http://de.wikipedia.org/wiki/Messuhr (feder drin, kein Drehen notwendig)

wegen draht:
mir ist deine %rechnung nicht klar
als Faustregel für mich gilt: 100% Verformung
damit ist die Verdoppelung der Fläche gemeint, was bei Blech meist einer Verdoppelung der Länge oder Halbierug der Dicke entspricht
was du dann wohl mit 50% meinst?
ja, bei Draht genauso
bloß daß man natürlich nicht von 1mm auf -,5mm ziehen kann, weil die DrahtquerschnittsFläche ja im Quadrat zunimmt/als Wurzelfunktion abnimmt
da muß man schon auch die Länge messen
und bis zur Verdoppelung ziehen, was bei mir problemlos funktioniert
außer, wenn man die Ziehspitze im Bereich des eh porösen Drahteingußanfang/-ende hat
dan kann sie schonmal abreißen (den Bereich solte man halt vorher abschneiden)
Beispiel: walzen bis 1,3 im Quadrat
dann ziehen bis 1mm rund ist Halbierung Querschnitt/Verdoppelung Länge

falls du also 1,4mmm rund bis 1mm rund fälschlich als 30% bezeichnest, wäre das aber eigentlich nahezu die richtige Menge an Umformung, nämlich Verdoppelung(nach meiner Faustformel für Gold, Silber verträgt auch mehr)

wenn du aber richtig auf verdoppelung der drahtlänge hinarbeitest, scheint dein Zieheisen nix zu tauge
du schmierst zu wenig (ich nehm bienenwachs)
oder deine ziehzange quetscht die Ziehspitze ab

qualität der Zieheisen hatte ich grad noch was eingefügt in meinem text

Also doch, auf Foto Ringwalze 2 kann man es deutlich sehen, das IST eine sog. Rändelmaschine !!

Hallo Tilo, vielen Dank fuer die Erleuchtung!!

Ich habe auch bei Draht nur mit der Durchmesserverringerung gerechnet, also nicht auf 50% der Flaeche, sondern des Durchmessers reduziert. Macht dann natuerlich 25% der Flaeche, viel zu viel Umformung... Schäm Schäm...


Schmiermittel beim Ziehen: Waelzlagerfett

Zieheisen: rund und Vierkant von Gebr. Ott Hanau, damals so um die 70 DM das Stueck

Viele Gruesse


Ralf

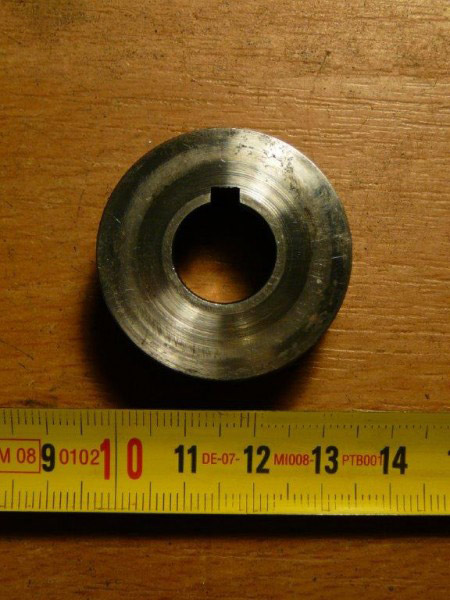

PS. eine Quelle fuer mehr Profilrollen 36x15 suche ich jetzt aber immer noch...

Für sone banale Irrtumsaufklärung gibts keinen Grebe. "Ich mess an den Fingern ab" - na meinetwegen, andere besitzen Schieblehren und Lineale, :roll:

Schmiermittel kannst du nehmen was du willst, Adventskranzkerzen bis TAP-Öl was genial ist aber nur schwer in D zu bekommen (Aluminiumschneidöl mir Cinnamon-Kaugummi- Aroma). Hauptsache es schmiert.

Tscha, sone 10 Euro Walze mit den Blümchenprofilrollen, das wärs, dann bräucht ich mich nicht mehr von W. abzocken zu lassen.

Jetzt mal eine dumme Frage, haben tu ich nix, aber welcher Art Profil in den Profilrollen suchst du noch? Du hast für breitere Drahtriefen eine andere Walze?

Ansonsten stellt man die Profile i.a. im Zieheisen her.

ich seh da keine Alternative zu selbstmachen
das Maschinchen ist doch prädestiniert dafür, weil die Walzrollen auf Achsen laufen und nicht jedesmal der vierkant für Schwengel und Zahnräder mitgefertigt werden muß

serienmäßig kenne ich die Wünsche bei keiner Walze (Beidseitg leicht gewölbt, 120Grad dreieck und rechteck
