Anhänger anfertigen

• 1
• 2

Kitra

Benutzer

Beiträge: 5
Dabei seit: 07 / 2012

Kitra

04.07.2012 - 23:23 Uhr

 ·  #1

Ich wollte einige anhäger an fertigen lassen und wollte wissen wie viel es kosten wir die sollten aus Titan gemacht sein 30x30x3inder Mitte und das gelbe nur 1,5mm dick auf beiden seiten soll es gleich aussehen und ein etwas größeren ring im oberen loch um es auch an dickeren ketten anbringen zu können
und ich wollte fragen ob es günstiger wird wenn ich 10 stück nehme


Red.Edit
Bild auf Wunsch von TE gelöscht.

Redaktion

Redaktion

Beiträge: 7539
Dabei seit: 04 / 2009

Redaktion

05.07.2012 - 11:57 Uhr

 ·  #2

hi & willkommen bei uns.

ich verschieb diesen Thread in die Anfertigungsabteilung.

gehört das Bild Dir?
Fremdbilder dürfen nur verlinkt werden. Bei eigenen Bildern ist das hochladen kein Problem.

Guestuser





Guestuser

05.07.2012 - 14:51 Uhr

 ·  #3

Ich will den Goldschmieden hier wirklich nicht die Arbeit wegdiskutieren, aber ich kann mir kaum vorstellen, dass das jemand zu einem fuer Dich annehmbaren Preis aus Titan raussaegt.
Schau mal da, ob es Dir jemand lasern kann: [Links sind leider nur für eingeloggte sichtbar]

Karlo

Juwelfix

Mod-Teamleiter

Beiträge: 6728
Dabei seit: 09 / 2007

Juwelfix

05.07.2012 - 14:59 Uhr

 ·  #4

Laserschneiden wäre auch meine Idee dazu, da fällt dann aber noch Nacharbeit an, weil die scharfen Kanten und eventuell entstandene Verfärbungen oder Schweißspratzer entfernt werden müssen.

Kitra

Benutzer

Beiträge: 5
Dabei seit: 07 / 2012

Kitra

05.07.2012 - 16:03 Uhr

 ·  #5

ja es ist mein bild
Das mit dem Lasern werde ich mir überlegen und mich informieren ich habe voll vergessen da zu zu schreiben das ich auch eins aus Gold haben wollte

Hannes

PostRank 7 / 11

Beiträge: 242
Dabei seit: 12 / 2011

Hannes

05.07.2012 - 16:11 Uhr

 ·  #6

Der grobe finanzielle Rahmen und das Gewicht ist dir bewusst?

Allein der mittlere Teil 30mm x 30mm x 3mm sind mal eben in reinem Gold ~35g und ein erheblicher Materialwert. Und in der Regel ist der Materialwert nicht das Teuerste an einem Schmuckstück.

Kitra

Benutzer

Beiträge: 5
Dabei seit: 07 / 2012

Kitra

05.07.2012 - 16:32 Uhr

 ·  #7

die 3 mm sind für die dicke der Mitte gemeint und insgesamt 30 x 30 geht auch kleiner Wenns dann noch anzufertigen ist habe auch nix gegen 20 x 20
es kann auch aus silber sein es sollte aber nicht mehr als 75€ kosten

edit silber ist besser gold ist doch zu teuer ^^

Tilo

PostRank 11 / 11

Beiträge: 30410
Dabei seit: 09 / 2006

Tilo

05.07.2012 - 16:36 Uhr

 ·  #8

ganz so schwer wirds in gold ja nun doch nicht, weil zwar ein Blech mit fast 40g benötigt wird, aber davon viel weggesägt wird, was übrig bleibt

trotzdem in Gold nicht wenig
ich sag mal völlig aus der hüfte geschossen. 1800,- in 585
um nur mal ne grobe Hausnummer zu nennen und abzuschätzen, ob wirklich ein genauer Kostenvoranschlag gewünscht wird
der ja bei dem komplexen Teil nicht in 5min erstellt ist

oder ob ein unrealistischer Preis von vielleicht 500,- und somit unter Matarialkosten erwartet wurde

EDITok, seh grad, 75 Euro sind angepeilt, naja............

EDIT2
das teil soll viereckig sein, und beidseitig erhaben das Motiv tragen?
also pro Anhänger 2x das komplette Motiv "sägen" und befestigen?

sowas geht halbwegs günstig nur als Serienproduktion, wo sich der größere Aufwand des 1. Stücks auf etliche Serienstücke verteilt

AlexDu

PostRank 8 / 11

Beiträge: 261
Dabei seit: 10 / 2011

AlexDu

05.07.2012 - 17:59 Uhr

 ·  #9

Hallo Kitra,

interessantes Teil. Das das in Titan und Gold etwas teurer wird hast Du ja schon gehört. In Silber wäre es einen Versuch wert.
Zwei Sachen müssten aber noch geklärt werden.
1. Wie stellst Du Dir den 3mm hohen Teil vor? Ist es das rote Sechseck in der Mitte oder die schwarzen Zeichen? Oder sind hier gestalterische Spielräume?
2. Es handelt sich ja sicher um ein Symbol, was stellt es dar?
Antwort kannst Du auch per PN schicken, wenn Du es nicht öffentlich diskutieren willst.

Tilo

PostRank 11 / 11

Beiträge: 30410
Dabei seit: 09 / 2006

Tilo

05.07.2012 - 19:15 Uhr

 ·  #10

die Umsetzung mit geschwärztem Silber und 750 gelb-und rotgold darauf sähe spitze aus
käme aber "knapp" über die Preisvorstellung, selbst wenn man auf die unnötige komplette Ausarbeitung der Rückseite verzichtet

Ulrich Wehpke

PostRank 11 / 11

Beiträge: 8090
Dabei seit: 08 / 2006

Ulrich Wehpke

05.07.2012 - 20:04 Uhr

 ·  #11

Ich plädiere für CAD, Modell fräsen (Vorderseite und Rückseite) Abdruck nehmen und die Wachsmodelle in Silber gießen, maschinell versäubern (Gleitschleifen) Können dann nach Bedarf auch vergoldet werden.

Titan ist viel zu aufwändig. Das Material ist zwar billiger, aber der Aufwand lohnt erst ab einigen hundert Exemplaren. Was geklärt werden sollte, ist das Schriftzeichen in der Mitte. Dan könnte tief eingraviert werden, das verteuert die Angelegenheit nicht.

Für weitere Auskünfte einfach melden.

Juwelfix

Mod-Teamleiter

Beiträge: 6728
Dabei seit: 09 / 2007

Juwelfix

05.07.2012 - 20:12 Uhr

 ·  #12

Und dann bekommst du es für nicht mehr als 75,-€ hin ?

Ulrich Wehpke

PostRank 11 / 11

Beiträge: 8090
Dabei seit: 08 / 2006

Ulrich Wehpke

05.07.2012 - 20:24 Uhr

 ·  #13

Das war jetzt mal eine techn. Info, so wie ich das vorschlagen würde.

Zu Deiner Frage: Bei 10 Stück 30X30 beidseitig, wäre das ein ungefähr vorstellbarer Preis. Dazu kämen allerdings die Kosten für das Zeichnen, Fräsen und die Gummiform. Aber das muss erselbst wissen. Momentan glaubt er noch, dass Titan die billigste aller Möglichkeiten ist.

AlexDu

PostRank 8 / 11

Beiträge: 261
Dabei seit: 10 / 2011

AlexDu

05.07.2012 - 22:12 Uhr

 ·  #14

Bei einem Stück würde ich fräsen. Bei mehreren wohl auch, da ich mit dem Gießen noch auf Kriegsfuss stehe

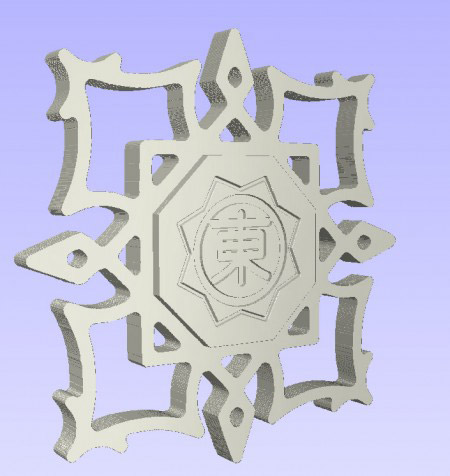

Roh siehts dann so aus:
Nach ein paar Stunden in der Trommel werden die Kanten dann noch etwas weicher.

Anhänge an diesem Beitrag

Titel:	model2.jpg

Ulrich Wehpke

PostRank 11 / 11

Beiträge: 8090
Dabei seit: 08 / 2006

Ulrich Wehpke

05.07.2012 - 22:45 Uhr

 ·  #15

Genau so!

Was hast Du den für eine Fräse? Aber der Sägebogen ist trotzdem noch wichtig, denn die Gusskanäle müssen ja schließlich sauber abgeschnitten werden!

Wenn Du Fragen bezgl. Gießen hast, nur zu!

AlexDu

PostRank 8 / 11

Beiträge: 261
Dabei seit: 10 / 2011

AlexDu

05.07.2012 - 23:02 Uhr

 ·  #16

Die Fräse ist Eigenbau. 200x200x100mm Verfahrwege.
Säge hab ich, aber in diesem Fall wird ja nichts gegossen. Plan wäre aus dem Vollen fräsen.

Fragen zum Giessen . Ich habe schon alles gelesen was sich mit Google von Dir und Heinrich finden läßt, ich habe schon 2 Quick-Cast-Systeme geschrottet, ein dutzend Küvetten sinnlos stundenlang geheizt, usw.

Aber es sind auch schon ein paar Güße gelungen .

Ulrich Wehpke

PostRank 11 / 11

Beiträge: 8090
Dabei seit: 08 / 2006

Ulrich Wehpke

05.07.2012 - 23:14 Uhr

 ·  #17

Was für eine Auflösung kann sie?


Ich hab zwar auch noch irgendwo einen Gießrahmen, aber das Verfahren ist für mich zu umständlich, ungenau, für keine Sachen auch nich so dolle. Das ist genau wie mit Sepia. Funktioniert, aber...

Ich mach alles in Gips. Auch da kannst Du ganz leicht was Gutes selber bauen. Aber Du solltest Dir zuerst einen Ofen kaufen. Programmgesteuert und nicht zu goß. Bei Ebay stehen mitunter welche drin. Ich hab mal einen ganz neuen gekauft, der ist schon lange in Betrieb. Hat in der Bucht 180 Euro gekostet.

Wenn Du so ein Ding ergattert hast, ist der Rest kein Problem mehr. Mit einem alten Kühlschtankkompressor wird eine Flasche leer gesaugt, das ist die Vac-Batterie. Damit kannst Du einen Rohrzylinder leer pumpen, in welchem die gebrannten Formen drin stehen. Mit so etwas ähnlichem gieße ich hier ein paar mal in der Woche.

Wenn das so weit ist, melde Dich einfach.

Guestuser





Guestuser

05.07.2012 - 23:31 Uhr

 ·  #18

Hallo Alex, du kannst so ein Teil aus der vollen platte fräsend das kostet dann bei Silber 75 Euro?
Wenn dem so ist, dann habe ich da ein paar Ideen....

wenn ich dir ai oder pes Files sende, kannst du die dann verwenden oder brauchst du sw jpegs?

AlexDu

PostRank 8 / 11

Beiträge: 261
Dabei seit: 10 / 2011

AlexDu

05.07.2012 - 23:40 Uhr

 ·  #19

Die theoretische Auflösung ist 0,002mm. Praktisch hab ich es noch nicht untersucht. Für Schmuck im 2,5D Verfahren reichts, und ein Kugellagersitz klappt auch ganz brauchbar.

Muffelofen (mit Handsteuerung) ist vorhanden und Vakuumpumpe auch.
Wenn mal wieder etwas Zeit ist werde ich mal andere Einbettmasse probieren. Die derzeitige wird zu schnell fest, bzw ich bin zu langsam. Und meine Propanbrenner sind sicher auch nicht optimal. Und wenn das klappt probier ich mal so ein "gebrochenen Arm" Schleudergußapparat aus. Aber alles im Moment nicht so eilig. Für ein kleines, nicht zu filigranes Teilchen, tuts der Sandguß, auch wenns mal 2-3 Versuche braucht.

AlexDu

PostRank 8 / 11

Beiträge: 261
Dabei seit: 10 / 2011

AlexDu

05.07.2012 - 23:52 Uhr

 ·  #20

Hallo Harry,

die Fräsdatei ist ja fertig (siehe Bild) ein paar Postings zurück. Für ai Files müßte ich irgendwo ein Programm rumschwirren haben. pes Files kenne ich nicht. Und sw jpeg, meinst Du die als Vorlage für 3D fräsen verwenden? Ne dafür würde mein Maschinchen zu lange rödel müssen.
Da ich das aus Spass mache und nur Material- und Werkzeugkosten decken möchte, wäre das schon für den Preis machbar, aber wie gesagt als 2,5D.

Guestuser





Guestuser

06.07.2012 - 00:51 Uhr

 ·  #21

Ich meinte ja auch eps, die dämliche Rechtschreibung hat's geändert. Anders gefragt, für ein flaches teil was brauchst du da von mir als Datei? pdf, eps, ai, jpg, png, tiff? wenn ich z.B. 5 verschiedene Anhänger haben möchte 1,5 cm x 1,5 cm und 1 oder 2 mm dick. Ginge das? Eventuell 1,5 mm dick und dann noch was ca 0,5 mm reingefräst und dann och ein Loch von 3 mm Durchmesser.

Mir schwebt da was vor meinem geistigen Auge

Heinrich Butschal

Moderator

Beiträge: 34396
Dabei seit: 07 / 2005

Heinrich Butschal

06.07.2012 - 05:57 Uhr

 ·  #22

Zitat geschrieben von AlexDu

...
Wenn mal wieder etwas Zeit ist werde ich mal andere Einbettmasse probieren. Die derzeitige wird zu schnell fest, bzw ich bin zu langsam. Und meine Propanbrenner sind sicher auch nicht optimal. Und wenn das klappt probier ich mal so ein "gebrochenen Arm" Schleudergußapparat aus....

Die Einbettmassen brauchen ziemlich genau 10 Minuten, das müsste doch reichen? Notfalls schicke ich Dir ein paar Kilo.

Bitte lasse das mit dem Schleuderguss, der ist nicht nur Unfallverursachend sondern auch schwer zu kontrollieren. Viel einfacher ist eine Metallbox, eine Silikongummiplatte drauf, in der Mitte ein kleines Loch und seitlich ein Ansaugstutzen. Da kommt eine Vakuumpumpe, oder Wasserstahlpumpe oder notfalls Staubsauger dran.
Oben über das Loch stellst Du Deine heisse, ausgebrannte Küvette, sie saugt sich fest und Du kannst das Metall in den Eingusskegel giessen. Fertig.
Schau Dir das Mini-Cast Set an, das kannst Du Dir selber bauen. [Links sind leider nur für eingeloggte sichtbar]

AlexDu

PostRank 8 / 11

Beiträge: 261
Dabei seit: 10 / 2011

AlexDu

06.07.2012 - 07:51 Uhr

 ·  #23

@Harry, sorry jetzt hab ich es kapiert.
Der Morgen ist schlauer als der Abend, alte chinesische Bauerweisheit, oder so.
Im Prinzip kann ich alle Dateien lesen. Am besten je Bild einmal Vectorformat (eps oder ai) und einmal Pixelformat.
Wie sagt Ulrich immer so schön gehtnichtgibtsnich.
Ne, muß schauen, was die Maschine hergibt.
Weiß nicht ob Bilder per pn funktionieren. Ansonsten
ali at pdservice pünktchen de

AlexDu

PostRank 8 / 11

Beiträge: 261
Dabei seit: 10 / 2011

AlexDu

06.07.2012 - 07:59 Uhr

 ·  #24

Heinrich, danke für Dein Angebot. Wenn Deine Einbettmasse eine selbstgemischte Wunderrezeptur ist, würde ich gern ein Pröbchen haben wollen. Wenns handelsüblich ist reicht auch der Name.
Meine Versuche hab ich mit einer Masse aus dem Dentalbereich gemacht. Irgendwann mal in der Bucht eine große Kiste erworben (IRC "Levotherm").
Das mit dem Vacuumguß hab ich schon bei Dir entdeckt. Werde ich mit Sicherheit probieren.

Tilo

PostRank 11 / 11

Beiträge: 30410
Dabei seit: 09 / 2006

Tilo

06.07.2012 - 08:02 Uhr

 ·  #25

was ist eigentlich 2,5D?
daß du die Höhe nur stufenweise ändern kannst?
also flach mit 2 Etagen geht, aber schräg hoch oder gar figürliche reliefs/ranken usw geht nicht?

Heinrich Butschal

Moderator

Beiträge: 34396
Dabei seit: 07 / 2005

Heinrich Butschal

06.07.2012 - 08:08 Uhr

 ·  #26

Zitat geschrieben von AlexDu

Heinrich, danke für Dein Angebot. Wenn Deine Einbettmasse eine selbstgemischte Wunderrezeptur ist, würde ich gern ein Pröbchen haben wollen. Wenns handelsüblich ist reicht auch der Name.
Meine Versuche hab ich mit einer Masse aus dem Dentalbereich gemacht. Irgendwann mal in der Bucht eine große Kiste erworben (IRC "Levotherm").
Das mit dem Vacuumguß hab ich schon bei Dir entdeckt. Werde ich mit Sicherheit probieren.

Das ist die handelsübliche von Kerr, "Satin Cast"

Silberfrau

PostRank 11 / 11

Beiträge: 20793
Dabei seit: 07 / 2011

Silberfrau

06.07.2012 - 10:39 Uhr

 ·  #27

Heinrich, da bekommt man richtig Lust, sich mal selbst aufs Gießen einzulassen. Grundvoraussetzung wäre einfach mehr Platz und genau der fehlt mir leider.

Heinrich Butschal

Moderator

Beiträge: 34396
Dabei seit: 07 / 2005

Heinrich Butschal

06.07.2012 - 10:59 Uhr

 ·  #28

Wenn man wenig Platz hat kann man alles auf 40x50 cm unterbringen und bei Nichtbedarf in eine Schublade legen.

Silberfrau

PostRank 11 / 11

Beiträge: 20793
Dabei seit: 07 / 2011

Silberfrau

06.07.2012 - 11:17 Uhr

 ·  #29

Oha!

Ulrich Wehpke

PostRank 11 / 11

Beiträge: 8090
Dabei seit: 08 / 2006

Ulrich Wehpke

06.07.2012 - 19:52 Uhr

 ·  #30

@Tilo: 2,5D ist alles, was man aus drei Achsen fummeln kann. Also keine Unterschneidungen, keine Rückseitenbearbeitung. Es sei denn, du drehst das Werkstück, dann gehts auch mit der Rückseite

Aber Unterschneidungen sind dann immer noch nicht drin. Dazu kommt, dass man mit den Fräsern auch nicht überall hin kommt. Aber: Die gefrästen Oberflächen sind viel viel besser, als geplottete oder STL-erzeugt. Man braucht halt für jedes Teil das Passende Werkzeug und Verfahren. Nervig!
