Dinkel Walze auseinander bauen

Dreul

PostRank 4 / 11

Beiträge: 66
Dabei seit: 04 / 2013

Dreul

08.05.2013 - 22:46 Uhr

 ·  #1

Hallo
Wie kann man eine Dinkel Walze auseinander bauen??

Ps: Ich habe die K45

tatze-1

PostRank 11 / 11

Beiträge: 22466
Dabei seit: 01 / 2009

tatze-1

08.05.2013 - 22:48 Uhr

 ·  #2

Wieso willst Du die Walze auseinanderbauen?

Tilo

PostRank 11 / 11

Beiträge: 31072
Dabei seit: 09 / 2006

Tilo

08.05.2013 - 23:21 Uhr

 ·  #3

sone Walze ist ja nun nicht wirklich komplex
man sieht doch, wo Schrauben/Muttern sind
hab keine Dinkel, bei meinen Walzen müßte ich die Zahnräder abschrauben, dann kann man die Walzrollen entnehmen und dann die Gleitlagerschalen

Silberfrau

PostRank 11 / 11

Beiträge: 21447
Dabei seit: 07 / 2011

Silberfrau

09.05.2013 - 09:57 Uhr

 ·  #4

Die 4 grossen Muttern oben drauf würden sich anbieten, aber im Kopfteil sitzt auch das Getriebe, das den parallelen Walzenabstand einstellt. Und sowas wieder einzurichten würde ich mich nicht drum reißen.

Schula

PostRank 11 / 11

Beiträge: 1741
Dabei seit: 01 / 2009

Schula

09.05.2013 - 20:37 Uhr

 ·  #5

Das mit dem parallelen Walzenabstand ist nicht allzu schwer einzustellen:
Walze vor eine kräftige Lichtquelle stellen (z.B. Fenster).
Dann die Walzrollen sukzessive soweit zusammendrehen, bis der Lichtspalt zwischen den beiden Rollen auf beiden Seitenverschwindet.
Dann das Verstellgetriebe (meistens nur ein Zahnrad) einsetzen und die Verstellung nochmals kontrollieren. Fertig.
Dauert maximal 5 Minuten.

Silberfrau

PostRank 11 / 11

Beiträge: 21447
Dabei seit: 07 / 2011

Silberfrau

09.05.2013 - 21:32 Uhr

 ·  #6

Wer ko der ko, und dich seh ich auch als Profi diesbezüglich an.
Ich erinner mich an recht nerviges Eingestellsel bei einer Mariodemaio(?) bei einem Arbeitgeber.

Heinrich Butschal

Moderator

Beiträge: 35046
Dabei seit: 07 / 2005

Heinrich Butschal

10.05.2013 - 06:55 Uhr

 ·  #7

Zur Kontrolle nimmt man ein Silberblech und Justiert so lange bis es hinten gerade raus kommt.

Silberfrau

PostRank 11 / 11

Beiträge: 21447
Dabei seit: 07 / 2011

Silberfrau

10.05.2013 - 08:30 Uhr

 ·  #8

Ja, Heinrich, du nimmst Silberblech, wer hat der hat, ein Anderer nimmt aber nur Kupferblech.
Der Tipp mit der Lichtquelle ist u.U. hilfreich.

Ulrich Wehpke

PostRank 11 / 11

Beiträge: 8090
Dabei seit: 08 / 2006

Ulrich Wehpke

10.05.2013 - 19:32 Uhr

 ·  #9

Ich weiß nicht wo das Problem bei einer Dinkelwalze liegen soll.

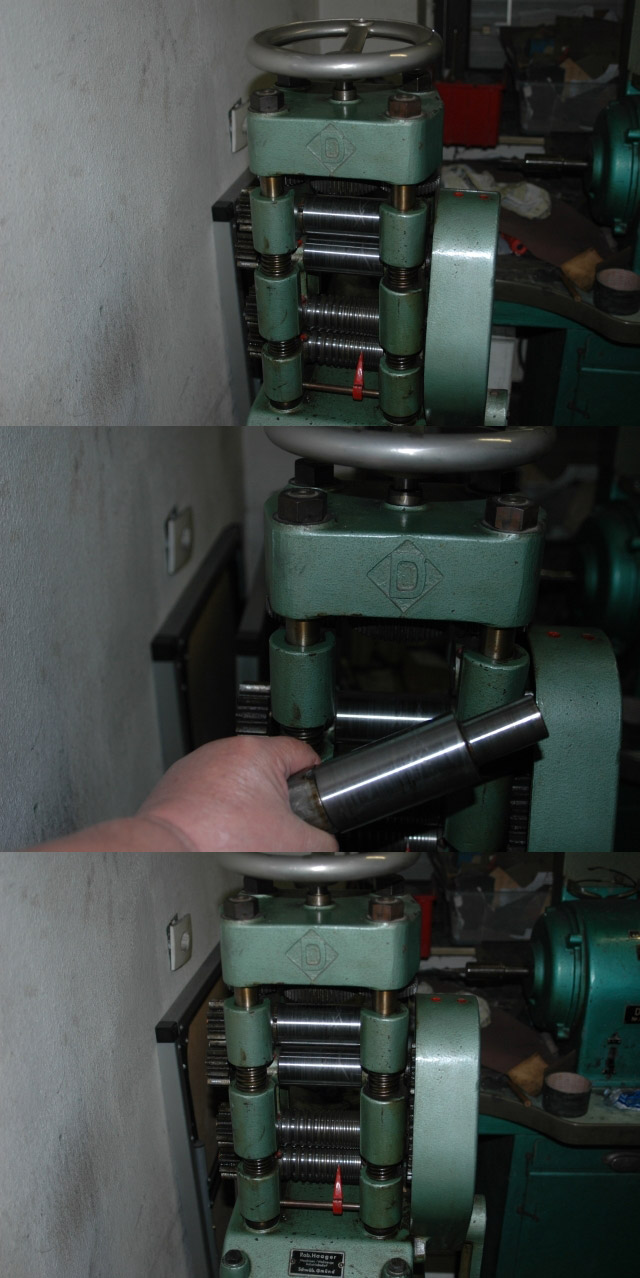

Hier ein 30-sec.-Lehrgang: Rolle rausnehmen und wieder einbauen.

Anhänge an diesem Beitrag

Titel:	30 sec. Lehrgang.jpg

Silberfrau

PostRank 11 / 11

Beiträge: 21447
Dabei seit: 07 / 2011

Silberfrau

10.05.2013 - 23:13 Uhr

 ·  #10

:kratz:

Ulrich Wehpke

PostRank 11 / 11

Beiträge: 8090
Dabei seit: 08 / 2006

Ulrich Wehpke

10.05.2013 - 23:19 Uhr

 ·  #11

Doch, innerhalb von 30 Sekunden ist die Walze raus und wieder drin. Die steckt man einfach von der Seite rein und fertig.

Silberfrau

PostRank 11 / 11

Beiträge: 21447
Dabei seit: 07 / 2011

Silberfrau

11.05.2013 - 17:16 Uhr

 ·  #12

Meine Walzen sind aber dicker, als das was von der Seite gesehen drinsteckt.
Deine ja offensichtlich auch.
Verscheisser mich mal nicht.

Edelstein

PostRank 11 / 11

Beiträge: 1583
Dabei seit: 07 / 2008

Edelstein

11.05.2013 - 17:54 Uhr

 ·  #13

Ulrich, lass mal die Steckdose links richten bevor da was passiert!

Silberfrau

PostRank 11 / 11

Beiträge: 21447
Dabei seit: 07 / 2011

Silberfrau

11.05.2013 - 20:12 Uhr

 ·  #14

@ecelstein: Hey, das ist bei Handwerkers!

Tilo

PostRank 11 / 11

Beiträge: 31072
Dabei seit: 09 / 2006

Tilo

11.05.2013 - 21:01 Uhr

 ·  #15

und die sind stromfest?
nixversteh

Edelstein

PostRank 11 / 11

Beiträge: 1583
Dabei seit: 07 / 2008

Edelstein

11.05.2013 - 22:10 Uhr

 ·  #16

Liebe Silberfrau,
Handwerksbetriebe haben - im Gegensatz zu meiner Hobbykellerwerkstatt - gewissen Sicherheitsbestimmungen zu genügen. Wobei ich bei Strom und Gas auch sehr penibel bin.

@ Tilo Elektriker prüfen die Spannung ja angeblich mit dem nassen Finger...

Silberfrau

PostRank 11 / 11

Beiträge: 21447
Dabei seit: 07 / 2011

Silberfrau

12.05.2013 - 02:18 Uhr

 ·  #17

Zitat geschrieben von Tilo

und die sind stromfest?
nixversteh

Klar. Ganz offensichtlich.
In einer Berufsschule fürs Bauhandwerk hängt nämlich genau so eine.
bounce

Juwelfix

Mod-Teamleiter

Beiträge: 6728
Dabei seit: 09 / 2007

Juwelfix

12.05.2013 - 19:22 Uhr

 ·  #18

Eine Dinkel besitze ich ja nun nicht, ich weiß aber, dass es für die K45 Designrollen gibt, und dass die wohl wirklich schnell zu wechseln sind.

Ulrich Wehpke

PostRank 11 / 11

Beiträge: 8090
Dabei seit: 08 / 2006

Ulrich Wehpke

12.05.2013 - 21:29 Uhr

 ·  #19

Nee, stromlos

Ulrich Wehpke

PostRank 11 / 11

Beiträge: 8090
Dabei seit: 08 / 2006

Ulrich Wehpke

12.05.2013 - 21:31 Uhr

 ·  #20

AH, Patrick kennt sich aus!

Dreul

PostRank 4 / 11

Beiträge: 66
Dabei seit: 04 / 2013

Dreul

14.05.2013 - 16:35 Uhr

 ·  #21

Aber ich weis immer noch nicht wie ich das jetzt machen soll

schöne grüße euer Dreul :bounce:

Dreul

PostRank 4 / 11

Beiträge: 66
Dabei seit: 04 / 2013

Dreul

14.05.2013 - 17:19 Uhr

 ·  #22

Aber ich weis immer noch nicht wie ich das jetzt machen soll

schöne Grüße euer Dreul :bounce:

Edelstein

PostRank 11 / 11

Beiträge: 1583
Dabei seit: 07 / 2008

Edelstein

14.05.2013 - 22:20 Uhr

 ·  #23

Hallo Dreul,
einfach ran an den Speck, es kann kaum schief gehen mit den Tipps hier. Ist wirklich kein Hexenwerk für einen halbwegs handwerklich Begabten.
Notfalls die Teile mit nem Edding nummerieren in der Reihenfolge des Zerlegens und umgekehrt wieder zusammenbauen.

Juwelfix

Mod-Teamleiter

Beiträge: 6728
Dabei seit: 09 / 2007

Juwelfix

14.05.2013 - 22:30 Uhr

 ·  #24

Versuch mal, die obere Blechrolle einfach seitlich, am Zahnrad rauszuziehen.
So hat Uli das ja offenbar gemacht.
Und wenn seine Walze jetzt nicht gerade das eine Montagsmodell war, und das vererben wegen Lagerbruch nicht mehr erlebt, sollte das wohl der Trick sein.

JohannesB





JohannesB

10.11.2025 - 10:15 Uhr

 ·  #25

Hallo Dinkel Experten,
Habe auch eine K45 Walze und das Problem ist, dass beim Blechwalzen Wellen im Blech entstehen,
ich wüsste gerne was da die Ursache sein kann.
Ich hab das Ding schon teilweise zerlegt und sehe, dass die Lager verschmutzt sind. OK kann ich reinigen und neu einölen.
Was mich aber sutzig macht ist das Lagerspiel. im zerlegten Zustand (4 Muttern oben abgenommen, Getriebe und oberste Walze inkl. Lagerblöcken nach oben rausgezogen - und nun spüre ich da zwischen Walze und Lager schon ein Spiel, also man kann ein wenig herumwackeln. Ist das normal, oder muss es ein fester Sitz sein ohne jedes Speil?
Danke!
Johannes

Silberfrau

PostRank 11 / 11

Beiträge: 21447
Dabei seit: 07 / 2011

Silberfrau

10.11.2025 - 11:08 Uhr

 ·  #26

Also bretteleben kommt kein Blech aus der Walze. Leicht wellig dürfte normal sein. Abhilfe schafft ein Patschammer. Ich habe keinen, daher geht das Blech bei mir am Ende noch mal bei unveränderter (oder zunächst weiterer) Einstellung quer durch.

Tilo

PostRank 11 / 11

Beiträge: 31072
Dabei seit: 09 / 2006

Tilo

10.11.2025 - 12:33 Uhr

 ·  #27

Hauptübel ist der geringe Walzrollendurchmesser
dazu kommen möglicherweise Ungleichmäßigkeiten durch teilweises Abschmirgeln von Flugrost
evtl. auch das Spiel im Lager

bei sehr langen Blechen kann es helfen, das Blech herauszuziehen (zu lassen)

aber letztlich gehts mit ner K65 wegen den größeren Rollen einfach besser

JohannesB





JohannesB

11.11.2025 - 09:40 Uhr

 ·  #28

Hallo Silberfrau und Tilo,
Danke für die Antworten!
Ich habe gestern nochmal alles zerlegt und das Lagespiel der obersten Walze macht mir Sorgen, das fühlt sich zu groß an.
Nun hat das Ding aber soweit ich sehe keine Lagerschalen, die man tauschen kann. Die Bohrung ist direkt in dem Lagerbock.

Ich hab eine viel billigere, und eigentlich schlechtere Walze auch da stehen, die ist neu, und die macht einfach keine Wellen ins Blech.
Würde gerne verstehen was das Problem der Dinkelwalze hier ist.

Der Lichtspalt ist nicht 100% gerade (vielleicht 1/10 mm Unterschied links zu rechts), aber bisher ist es mir mit einstellen des oberen Getriebes noch nicht gelungen, das zu korrigieren.

lg Johannes

Silberfrau

PostRank 11 / 11

Beiträge: 21447
Dabei seit: 07 / 2011

Silberfrau

11.11.2025 - 09:48 Uhr

 ·  #29

Das macht aber Kurven, keine Wellen.

Tilo

PostRank 11 / 11

Beiträge: 31072
Dabei seit: 09 / 2006

Tilo

11.11.2025 - 10:34 Uhr

 ·  #30

wie ist der Walzendurchmesser der blligen Walze?
