Abziehen einer Zinnbleischeibe

Ich habe das noch nie gemacht aber im Prinzip sollte es mit einer Karosseriefeile gehen die man über die drehende Scheibe hält.

Hallo Peter,
wenn Du nicht das eine Problem gegen ein anderes tauschen möchtest, empfehle ich dir einen guten Dreher in deiner Gegend zu finden ,der die Scheibe sauber und Plan abdrehen kann.Dann ein wenig Wd-40 darauf verreiben, hierdrauf eine minimenge Diamant-Polierkörnung darauf verteilen und mit z.B. einem polierten Stück Achat bei langsam laufender Maschine einarbeiten.Fertig ist deine Polierscheibe.
Zum Quarze polieren ist dies allerdings nicht die erste Wahl.Ist aber nur meine persönliche Meinung/Erfahrung und soll nicht dazu dienen diesen alten Glaubenskrieg wieder zu beleben😎
Glückauf
Steinfrosch

Hallo Peter
Darfst mich gerne ignorant nennen,aber galvanisch gebundene Diamantscheiben über 1200er Körnung solltest du nur benutzen wenn du Sorgen an sich gerne magst.Dabei spielt es kaum eine Rolle wer der Hersteller war.Zum Vor und halbwegs fein Schleifen o.k, (1200),danach empfehle ich,gerade auch für CZ, eine Zinn,Zinn-Antimon oder ähnliche Scheibe mit 6 mikron Diamant.Politur von CZ und anderem über Härte 7 gleiches Scheibenmaterial mit 0,25 bis 0,5 mikron je nach Material und Anspruch an die Politur.
Zum feinschleifen mit 3bzw. 6 mikron eignet sich auch eine Zinkscheibe sehr gut,allerdings hier nicht so einfach zu bekommen,meine sind allesamt Eigenproduktionen.
Da das alles immer nur eine Kurzversion darstellt wäre es tatsächlich prima wenn wir uns auf den Mineralientagen treffen würden.Da ich mit Aufbaue bin ich die ganze Zeit dort.Da Du hierzu ja schon einen Thread eröffnet hast schreib doch mal wann du dort bist,vielleicht finden wir ja mit mehreren Schleifern einen passenden Termin.
Viele Grüße und Glückauf
Gerd aka steinfrosch

Hallo Gerd,

tja, meine Vermutung geht eh auch dahin, dass eine 3000 galvanisch nicht das Gelbe vom Ei ist. Für Quarze wechselte ich auf eine Nubond 1200 für die Vorpolitur und seither geht's.

Eine Zinnscheibe wurde schon mehreren Seiten empfohlen, u.a. auch von Uhu. Ich habe aber bisher noch nicht herausgefunden, wo man die bekommen kann. Bin für jeden Tipp dankbar. Ebenso interessiert mich eine gesinterte Scheibe für die Vorpolitur. Ist aber hält alles auch eine Preisfrage.

Nachdem Du in München anzutreffen sein wirst, werde ich mich noch rechtzeitig per PN melden!

CZ hab ich so ziemlich die preiswerteste Variante, werde mich noch schlau machen welche genau. Dazu gibt es ja den anderen Thread. Trotzdem sieht die Politur gut aus, wenn man mit Eselsgeduld die Furchen der 3000 wegpoliert.

LG,
Peter

hallotiritomba11,

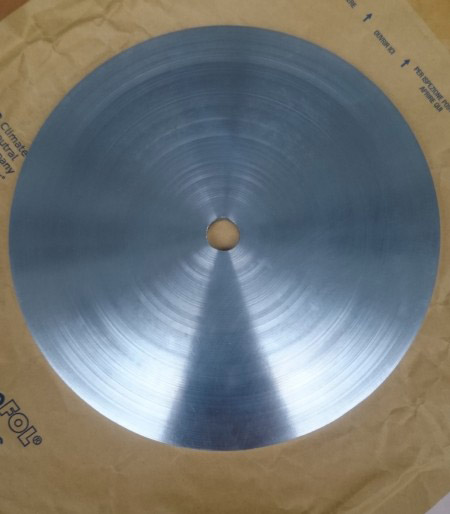

meine Zinnscheibe ist selbstgemacht. Ich habe mir eine 10 mm starke Platte 200x200 mm aus Anodenzinn besorgt und abdrehen lassen. Zinkscheiben gibt es bei USA-Händlern. Für ganz Weiches habe ich noch eine spezielle Wachsscheibe. Mit diesen drei Scheiben poliere ich so ziemlich alles in zumindest commercial -Qualität. Feinschliff mit einer selbst gegossenen, kupferverstärkten Kunstharz- Diamantscheibe. Poliermittel: polykristalliner Diamant 1-2 µ - geht für fast alles.
Wenn du keine Superansprüche an die Politur hast, funktioniert das Ensemble schnell, gut und preisgünstig. kleine Tricks muss man persönlich herausfinden und ohne Übung geht nichts.
uhu

Hallo Steinfroilein,

ja, habe etwas CZ aus China. Mich interessieren die optischen Eigenschaften eines fertigen Steins, das wollte ich einmal ausprobieren. Mir ist klar, dass das Feld der synthetischen Steine eine eigene Wissenschaft ist, und ich habe eigentlich keine großen Ambitionen mich tiefer damit zu beschäftigen. Bleibe da eher bei echten Steinen.

Danke jedenfalls für die "Warnung". Werde auf meine Scheiben aufpassen.

@Uhu: Ich glaube ich probier meine eigene Zinnscheibe zu gießen, so schwer kann das ja nicht sein (hoff ich). Bin grade dabei altes Zinn zusammenzukaufen, gibt's gebraucht ja um wenig Geld.

LG,
Peter

Hallo Steinfrosch,

ja, die Scheibe habe ich gegossen, s. Bilder. ca 1.3 kg Zinn am Flohmarkt erstanden und probiert. Auf Rat von Uhu habe ich diese nun etwas verdichtet, bin aber noch dazugekommen sie plan zu drehen.

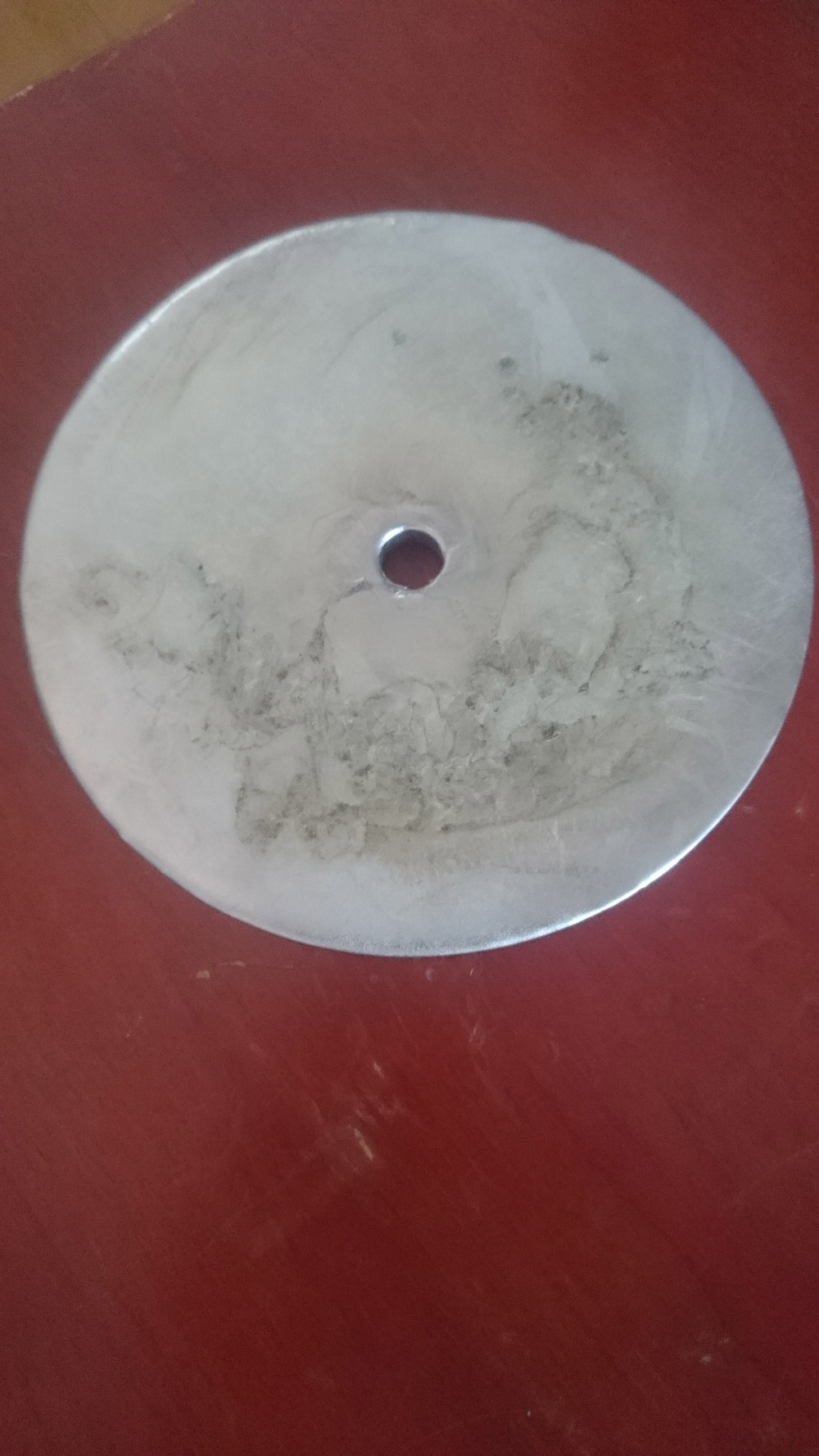

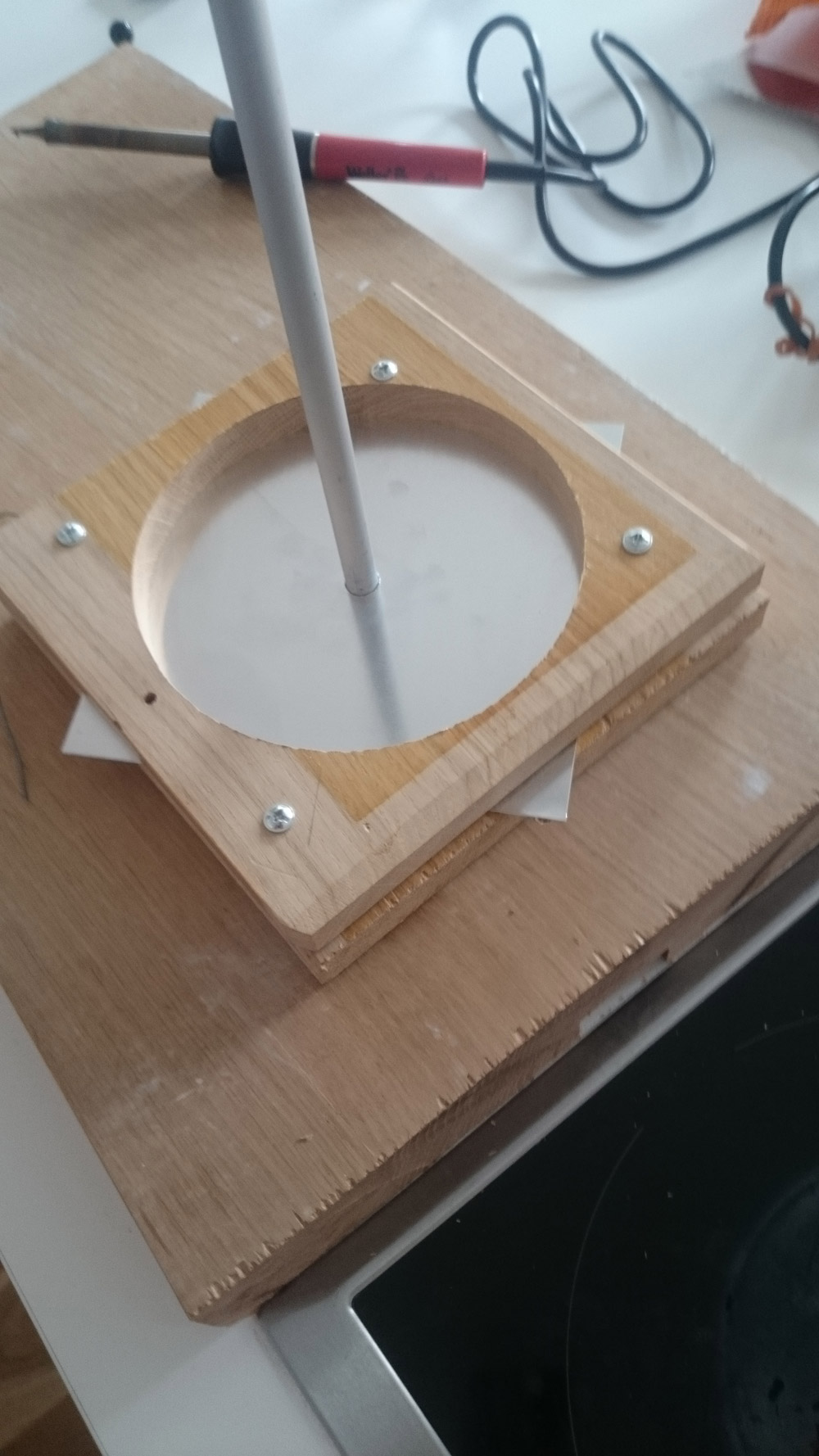

Die Form ist oben offen, unten ist Aluminiumblech. Die Unterseite der gegossenen Scheibe hat eine Menge kleiner Bläschen (s. Bild), die Oberseite auch noch etwas Verunreinigungen). beides ist hoffentlich durch Plandrehen leicht wegzubekommen.

Jop, komme nach München. Wäre nett, wenn wir uns über den Weg laufen würden. Melde mich noch wann ich genau dort bin.

LG,
Peter

Hallo,
das sieht doch mal gut aus!
Habe selbst noch keinen Eigenguss probiert,da ich die Möglichkeit habe die Scheiben vor Ort von einer Metall-Modellbaufirma giessen zu lassen.Hierbei verwende ich eine Legierung von 97 %Zinn mit 3 % Antimon.Hierdurch werden die Scheiben ein wenig härter, wodurch die Facettenkanten beim Polieren noch ein wenig "knackiger" (schärfer) werden ,was wiederum die Brillanz erhöht.
Wichtig ist beim Abdrehen darauf zu achten ,das du eine möglichst feingedrehte Oberfläche bekommst und keinerlei Schlackenreste oder Lunker zu sehen sein sollten.Die glatteste Oberfläche bekomme ich bem Drehen mit einer Wendeschneide für die Bearbeitung Aluminium.Diese haben eine besonders scharfe Schneidkante (Radius 0,1 oder auch 0 )
speziell für weiche Metalle.E in normaler "Drehling" funktioniert auch,muss aber scharf geschliffen sein.
bis bald und Glückauf
steinfrosch

Moin,
Abgesehen davon das es potenziell Lebensgefährlich ist auf einer Drehbank zu versuchen eine Plane Fläche per Karosseriefeile herzustellen, sehe ich auch keinen direkten Vorteil gegenüber einem hierzu vorgesehenen Drehstahl😁.
Die Oberfläche einer Polierscheibe sollte von der Oberflächengüte abgesehen absolut Planparallel sein.Auch wenn ich meine als gelernter Modelltischler ganz gut feilen zu können käme es mir nicht in den Sinn dies an einer Fläche von 15,bzw. bei meinen Scheiben von 20 cm. Durchmesser zu versuchen.Und,wie gesagt,die Drehbank ist ja schon erfunden worden 😀.
Glückauf
steinfrosch
