Richte Temperatur

Hi,
ich meine diese Frage schonmal gestellt zu haben, aber finde sie gerade nicht, auch mangels Motivation und großer Frustration.
Ich habe gestern meinen einen Armreif eingeschmolzen, da ich Ihn in der Breite verkleinern wollte, und in der Stärke dicker haben wollte.
Soweit, so gut. Hab eine Form für Blechguss genommen, das Silber eingeschmolzen und gegossen.
Teilweise war nicht genug Silber drin, oder falsch gegossen.

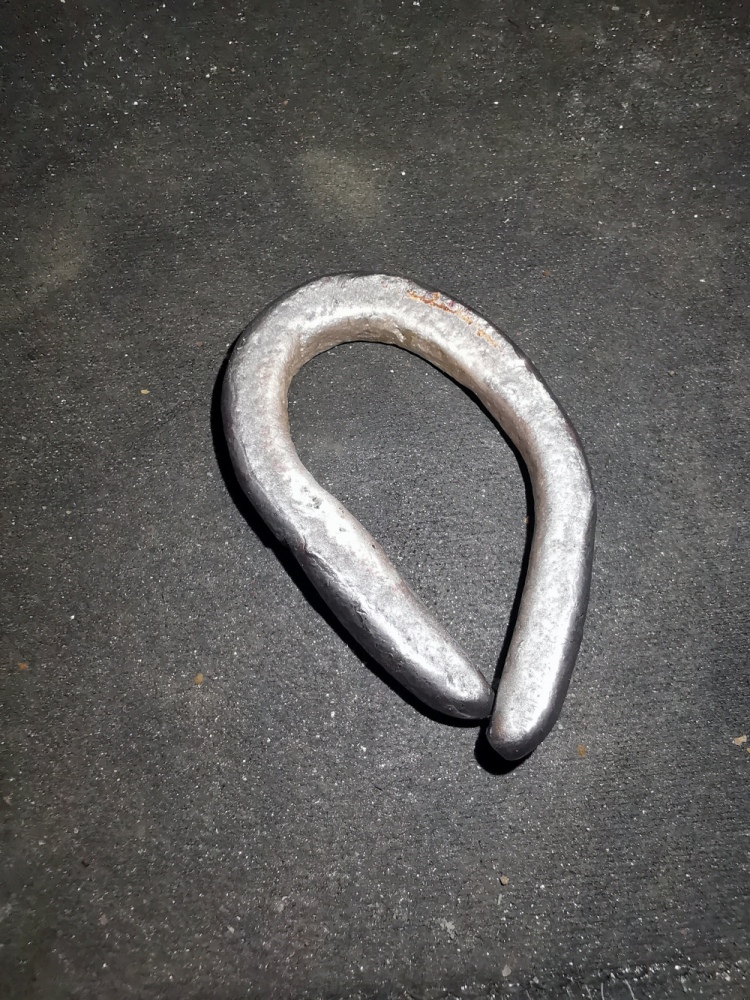

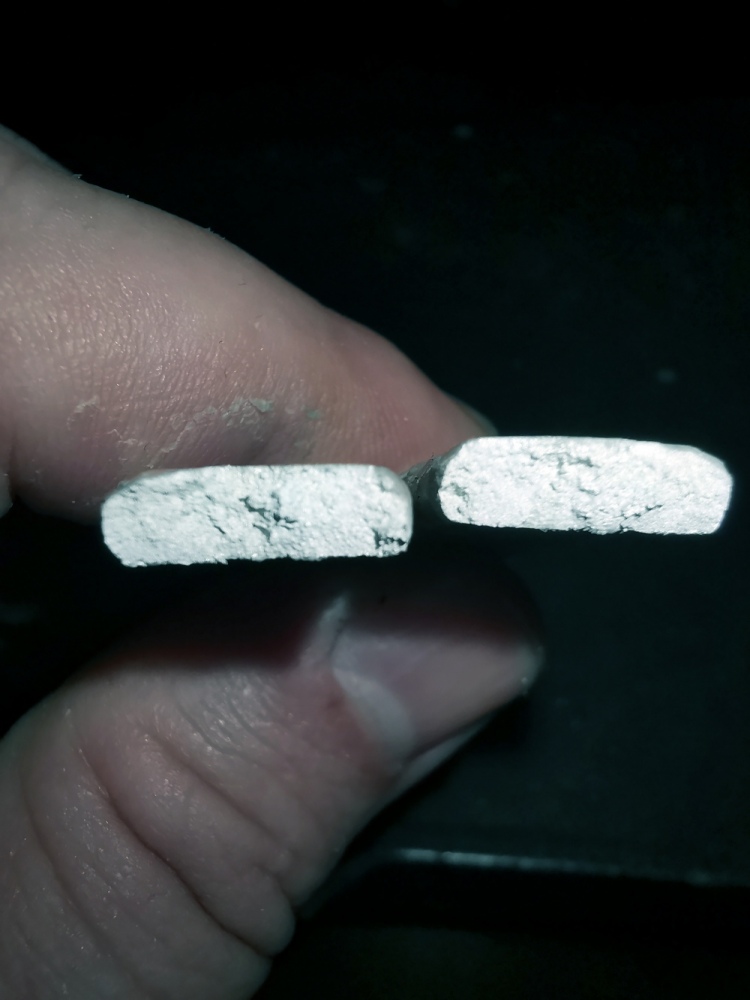

Aber 2 mal is mir das verfluchte Teil (sorry wie gesagt große Frustration) gebrochen (siehe Foto vom letzten Versuch).
Das ganze sind 110gramm Silber.
Das Stück selber sollte ca. 3,5mm-4,5mm stark, ca. 15mm Breit und ca. 18cm Lang werden.
Ich die Maße zu gießen ging eigentlich, da ich wußte das ich ja sowieso noch nen bischen kloppen muss (mangels Blechwalze die aber bald kommt).
Ich habe das Silber auch sehr lange erhitzt, selbst nachdem es "geschmolzen" war.
Die Gussform hab ich ebenso erhitzt (hab auch versuche ohne gemacht).
Ich weiß nicht warum das Teil jetzt nachdem gießen, beizen, 1x Hämmern, und 1x weichglühen, gebrochen ist.
Kann das Material wirklich schon so instabil werden nach 1x weichglühen?

Ok das mit dem erhitzen/gießen werd ich probieren...
Kann das Material deswegen so "brüchig" geworden sein?
Oder geht das auch durch nur 1x Weichglühen?

Habs eigentlich nur soweit erhitzt, bis es augenscheinlich leicht glühte, wie hier im Forum empfohlen, und dann gleich abgeschreckt.
Kann es auch passieren wenn man die Glühtemperatur noch nicht erreicht hat?
Sorry für die dofen fragen, ich habs ja schon ein paar mal hinbekommen (bei meinen Ringen).
Versteh nur nicht was ich da jetzt (wieder) falsch gemacht habe...

Um raus zu finden ob es am glühen oder schon am gegossenen Material liegt, würde ein Stück Guß stark verformen und beobachten ob es recht früh bricht.

Ja, deshalb verwendet man ungern Kundengold, da weis man nie was drin ist und ob es sich unerwartet verhält.

Den Mond und Wasseradern unter der Werkstatt schließe ich aus.

LOL
ich weiß warum ich hier so gerne in dem Forum bin^^
Und nur mal um das klar zu stellen:
Ich habe vor dem Gießen, JEDES MAL:
- einen entsprechenden Glückstanz aufgeführt
- mich 3x im Kreis gegen den Uhrzeigersind und 3x im Uhrzeigersinn gedreht
- Salz über die Schulter geworde
- und einen verbliebenen Cent liebevoll gestreichelt....
Also muss es an was anderem gelgen haben

PS:
Danke Anke, hab echt an mir gezweifelt

Ich habe gerade mal ein bischen gegoogelt, gelesen und 1-2 Videos geschaut.
Unter anderem hab ich diesen Artikel gefunden: [Links sind leider nur für eingeloggte sichtbar]
Ich meine das mir das vorher schonmal gesagt wurde, aber ist es insoweit richtig das ich erst Glühen sollte, wenn das Werkstück ca. 50% verformt wurde?
bsp. 10cm langes Silberstück, auf ca. 15cm hämmern/walzen, bevor ich es glühe?
Bzw. soweit hämmern/walzen das eine Verformung nur noch schwer bzw. garnicht möglich ist?
Bei den Ringen weiß ich das ich es so gemacht habe, beim jetzigen Werkstück denke ich nicht das ich es so genau genommen habe.
Morgen werd ich nochmal den Baumarkt besuchen und mir einen Hammer zulegen der etwas mehr wums hat, was beim hämmern ja auch nicht von Nachteil ist.

ich hab mal gelernt, nach etwa 70 % Umformung wird geglüht

Es ist heute zunehmender Mond. Vielleicht war gestern noch Neumond.

Der hätte von mir sein können.
Es geht übrigens beim Durchschmieden nicht um platt, sondern du arbeitest mit der Finne. Beim Baumarkthammer solltest du diese vlt noch bisschen schmirgeln und schleifen.

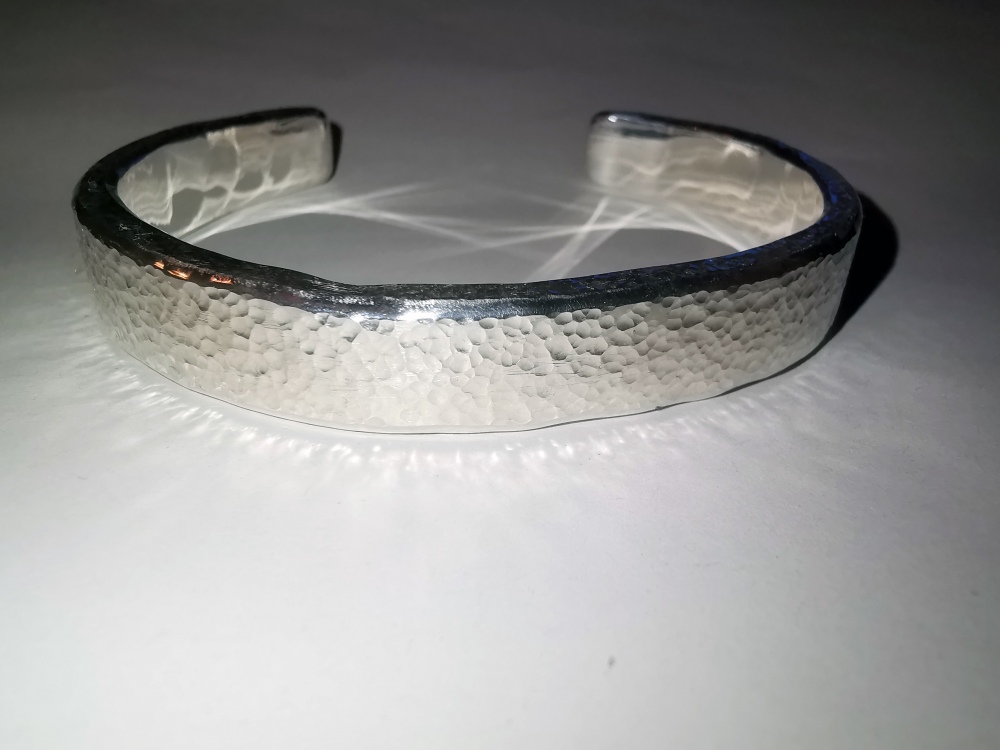

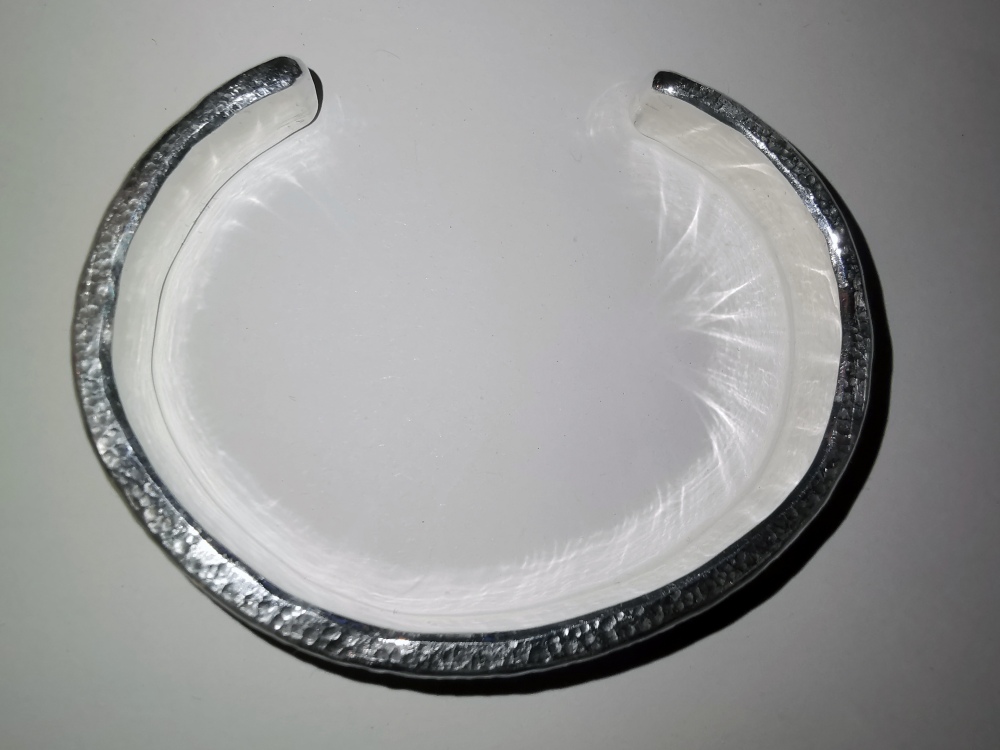

So, nach gefühlten 9 Versuchen (+- 1-2^^) is die neue Armspange fertig
Gestern und Heute etwas fleißig gewesen.
935er Silber, ca. 17cm Umfang, ca. 3,5mm-4,5mm dick, mit Hammerschlag-Optik versehen
Wird noch graviert, aber das geb ich mir heute nicht mehr^^
PS:
Ich glaube die Brüche haben am mangelnden Hämmern und Durchglühen gelegen.
Der Vorletzte Versuch war schon nicht schlecht, aber hab dann noch einen letzten gemacht.
Und bei beiden is nichts gebrochen
Danke nochmal für die Tips und die Hilfe!

Genau, daher auch die Bezeichnung, weil man macht das nämlich mitm Fräser. Noch schlimmer: Hammerschlag Optik gegossen!

@Silberfrau LOL
@Tatze-1
Danke
Jo diesmal hab ich es ihm richtig gegeben! War für die ganzen Schwierigkeiten die ich mit Ihm/Ihr hatte
Ja das mit dem fräsen hab ich auch schon gesehen (in einem Video). Aber da find ich, obwohl man das varieren kann, zu gleichmäßig.
Ich find den Eindruck gut das jedes Stück ein einzigartiges Muster hat das man so 100% nicht wieder hinbekommt.
Und bisher is es die einzige (noch^^) Verzierung die ich so gut hinbekomme (is ja auch nicht sooo schwer^^).
Und das ich die Seite auch gehämmert habe, wollte einfach wissen wie das Aussieht. Gerade wenn man die Kanten blank poliert. Und es gefällt mir Mega.
