Mokume Gane

Mahlzeit,

ich bin auf der Suche nach Mokume Gane Rohlingen.
Hintergrund: Ich möchte mir gerne einen solchen Ring anfertigen mit Gold/Silber Schichten.
Allerdings fehlt es mir an Wissen und Werkzeugen, um alles von Anfang an zu starten.
Hab schon gegoogelt,und bin auf Hafner oder Schichtwerk gestoßen.
Die bieten Rohlinge an.
Weiß einer, ob die an Privat-Kunden verkaufen?
Oder weiß einer von anderen Quellen?

Da kommt mir gleich die nächste Frage:
Wie wird denn ein Ring Silber/Kupfer vor anlaufen geschützt?
Kupfer wird doch schnell dunkel!???

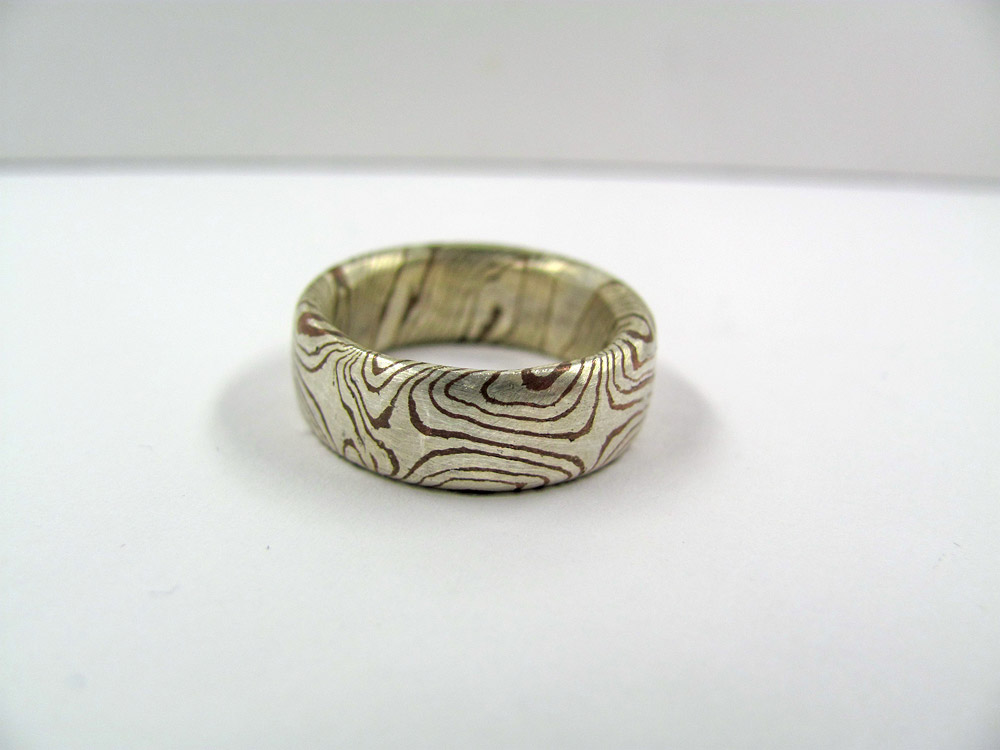

Wunderschön!Hast du den gemacht?Wenn ja,Respekt!
Silber/Kupfer würde die Sache ja auch billiger machen.
Denke,für den Anfang wird es so besser sein.Falls was schief läuft.
Also das Schmieden,bohren und aufsägen krieg ich wohl hin.Nur das Feuerschweißen halt nicht.
Gibt leider auch keinen Experten hier in der Gegend, von dem ich das lernen könnte.
Aber ich liebe Mokume Gane, und ich werde das Projekt jetzt in Angriff nehmen.

Für weitere hilfreiche Beiträge wäre ich dankbar!

meine rede
ohne oberflächliche und bei ringen durchaus vergängliche tricks (färben, sandstrahlmattieren usw)wirkt mokume nicht
Benny, wir hatten das thema doch am telefon?
selbst die unedlen barren kosten schon ganz nett
wenn ich seh, wie du dich windest, wenns um die kosten nur von einem ring aus gold geht, brauchst du an barren/module in gold-palladium nicht zu denken
die sind doch überreichlich schwer, haben erhebliche anfertigungskosten und die ganzen späne sind für dich praktisch totalverlust, weil du ja keine scheidgutdose hast und deine gemischten späne kein mensch kaufen will, weil der inhalt unbestimmt ist

Ähm, Benny

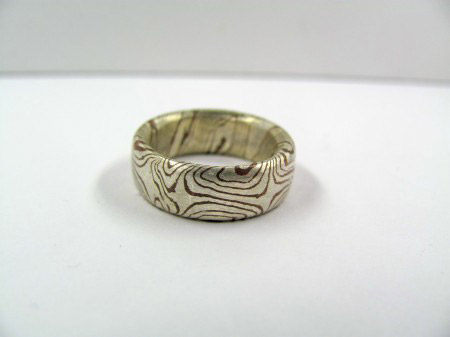

Mokume gane 1
1.7.-3.7.2011?

Das wäre der nächste Kurs bei der fbz Ahlen.
Nur ob noch was frei ist ist fraglich.

http://www.fbz-ahlen.de/hauptseite.php

Gruß Kathrin

Benny,

fang mit dem Torsionsrundstab Silber/Kupfer von Schichtwerk an, da entgehst Du schon vielen Risiken! Ich bekam locker 2 Ringe mittlerer Größe daraus + kleinen Rest.
Und bedenke dass Du zum Stülpen wie auf Katrins Foto - falls Du das willst - auch noch sehr große Kugelpunzen/Anke brauchst.

Viel Glück
Sylvia

Hallo,

Mokume Gane Barren und Bleche kann ich ebenfalls liefern. Der Barren oder auch das Blech oder Stab wird frisch geschweißt - Du könntest Dir also die genaue Zusammensetzung aussuchen. Möglich sind zur Zeit sämtliche Silber-, und Kupferlegierungen sowie Reineisen.


Christoph

ich wage mal zu behaupten, daß man mit lötfuge optisch eine geringere musterunterbrechung hinbekommen kann, wenn man "im raster" bleibt und die fuge in den einfarbigen bereich eines kreuzes legt, als mit den 2 zwangsläufigen "fehlstellen" durch die stabenden
wenn man die kreuze vollständig umlaufend als wünschenswert ansieht
oder?

Oder man macht einen Mokume Gane Ring mit Fassung, da kann man dann die Stelle verschwinden lassen.

Habe Blut und Wasser geschwitzt beim Stülpen, als Hobbyist gehen einem glaube ich öfter die Nerven durch. :roll:

Gruß Kathrin

ach was
ab und zu lieg ich auch falsch

da fällt mir ein, du hättest zugriff auf viele der sachen, die man so zum selberschweißen braucht (edelstahl und bearbeitungsmöglichkeiten), um einfache press-einrichtungen zu basteln
nur deine flamme, weiß nicht mehr, ob die groß genug ist

gleich mal notieren, vielleicht kommt noch was auf die liste

So was :kratz: ...
...kann ich so nicht stehen lassen - weil nicht richtig. Machen viele Kollegen und ich seit Jahrzehnten. Feuerverschweißen, Laser und per Elektrode. Die Ergebnisse sind - wenn man es kann - ganz hervorragend.

ich hab das fehlende ich gar nicht bemerkt, sondern einfach "dazugelesen"
da wir schon telefoniert hatten, kenn ich ja seine möglichkeiten
er könnte sich platten bzw schraubeinrichtungen machen, um selbst bleche zu modulen feuerzuverschweißen
selbst ne ordentliche flamme sollte auf arbeit zur verfügung stehen

Ja Acetylen und Sauerstoff.
Sollte man gerade Sauerstoff vom Material nicht fernhalten?So kenn ich das vom Schweissen.
Da wäre ein Ofen oder Feuer besser!??
Aber wie schon gesagt,arbeite ich jetzt in der Verwaltung.Und Bürokram mit solchen Extra-Arbeiten zu verbinden,ist nicht immer möglich.
Da renn ich raus,und dann klingelt wieder das Telefon :x
Also auf der Arbeit das mal eben nebenbei machen ist schwierig.

Hallo,

ich schweiße mit Proban und Druckluft. Ja der Sauerstoff ist fernzuhalten, also mit Gasüberschuß zu schweißen. Ich habe gelesen das man bei Acetylen die Glühfarbe schwerer einschätzen kann.

Eine andere Möglichkeit ist es das ganze im Härteofen unterhalb der Schmelztemperatur zu schweißen. Da legst Du das Paket in der Früh hinein und am Abend ist es fertig.
Hat alles seine Vor- und Nachteile.

Christoph

Könnte hier mit einem Bild dienen, hat eine blutige Anfängerin bei mir im Kurs aus vorgezogenem M.G. gemacht.
Die Ohrstecker sind aus den Resten.
Das M.G. (Ag/Cu)hat sie ca. unter 40 Euro gekostet.

Grüße
Silberfrau

Ok, dachte am Ende der 1. Seite wäre der Thread schon zu Ende, als es drum ging, einen Mokumering ungestülpt in einem Kurs zu machen.
Das Foto ist jetzt Schichtwerk Mokume, aber für eigene Zwecke hab ich Ag/Cu auch schon selber gemacht.
Im Gegensatz zu allen anderen habe ich mich an Carles Codina gehalten und Flussmittel verwendet (h ganz dünn aufgelöst),- und die Bleche total plan geschliffen, entfettet, eingetaucht, zwischen 2 Eisenklötze gewickelt, gepresst und mit meiner stinkordinären Propangas Feld Wald und Wiesen Flamme erhitzt. Nix in Ziegeln oder so. Direkt aufm Werkbrett. Ein wenig Vermiculitziegel dahinter und darunter. Schaun, wann es an den Materialgrenzen ausschaut als ob Lot austreten würde, andere Seite auch und fertig. Auswickeln und gleich ein bischen mit dem Hammer draufhaun. solange es noch heiß ist. Total easy, da muss man kein Brimborium veranstalten. Das einzige ist, dass es ewig dauert, alle Bleche (in meinem Fall. von Hand) total plan zu schleifen. Und dass man schon viel Materialverlust hat. also mit Gold würde ich es eher nicht machen. Eisenklotz oben und unten brauchts, die Bindedrähte sollen nicht an den Blechen anliegen, sonst wirds da zu heiß und das Metall läuft da punktuell davon.

Subeutektisch im Ofen würd ich auch mal gerne, einen Ofen hätt ich ja, aber die Zeit net dazu. Dafür besorg ich mir aber auch noch vorher dicke Eisenplatten zum Zusammenschrauben, Einpacken in aktivierte Holzkohle hält angeblich den Sauerstoff ab,
und der Edelstahlbehälter zum Metalclay brennen sollte die Edelstahlfolie ersetzen.

...spätestens wenn Ostern in die Weihnachtswoche fällt...

Der Thread ist zwar schon 2 Monate alt, aber vielleicht interessiert es noch wen.

Mokume hat Suchtcharakter.

"Mama, hör auf zu klopfen, wir müssen morgen früh raus und in die Schule"
- Sorry -

Grüße an alle Mokumesüchtigen
Silberfrau
