Problem mit Goldfarbe und Guß

Hallo liebe Leute,

ich hab am Wochenende mal wieder etwas gegossen.
Leider wieder mit erheblichen Problemen

zunächst bin ich total von der Goldfarbe enttäuscht die nach meiner Eigenlegierung entstanden ist.

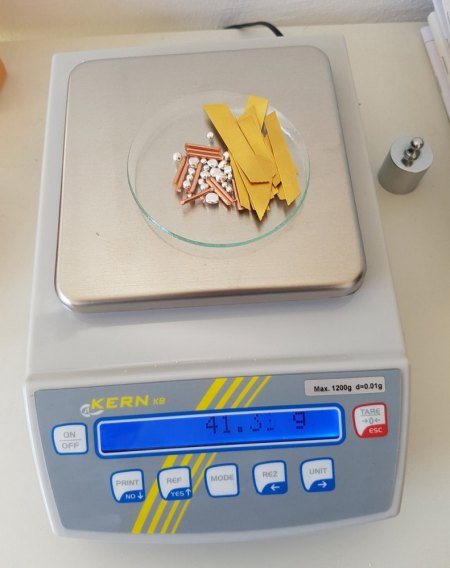

Ich habe mir ein 750er "gelb"Gold selbst legiert:

1 Unze Feingold plus 5,1 Gramm Kupfer und 5,1 Gramm Feinsilber
Dazu hab ich noch einige Gramm einer 750er Gelbgoldkette gelegt.

Geschmolzen hab ich auf der Indutherm MC16 mit 1050 Grad.
gegossen bei 650 Grad (Küvettentemp). Einbettmasse 4speed Horbach

warum ist mein Gold so grau, blass... fast messingartig? da fehlt komplett das warme, gelbe leuchten.

Kann man das Gold noch retten und gelber bekommen, ohne es hoch zu legieren?

Die Gußfehler sind erst mal 2.ranging... das hatte ich ja schon beim letzten mal (Thema Matterhorn/Zermatt Ring)
da hat´s mir ja auch die Texte weggebrochen und komische Löcher im Metall, Risse in der Einbettmasse etc.

Irgendetwas stimmt vermutlich mit meiner Einbettmasse nicht.
Oder meine Scherkräfte sind mal wieder zu heftig ( schlechter Gußbaumaufbau?)


Danke für eure Hilfe und Kommentare.

Gruß
samy

weiß nicht, wo das Problem ist. Deine 750/125er-Mischung ist reguläres hellgelb. Ich verwende eine 750/167er Legierung, die ist grünlichgelb und - wie ich finde - schön satt gelb.

schon klar. Feingold hat halt nun mal die satteste Farbe. Das darfste nicht als Farbvergleich nehmen.

wenn du deinen Guß noch versäuberst, schmirgelst und polierst, sieht das Ganze eh wieder anders aus. Btw. von dem Hammer ist n Stück angenackelt und eine Jahreszahl ist auch nicht hundertprozentig.

1. 750/125/125 ist Standard und nach meiner Ansicht etwas mehr orange/rose als gelb
auf keinen Fall ist messingartig/grau
auf jeden fall ist 750 weniger satt als feingold

halt mal etwas anschmirgeln und nach der farbe schauen, die unter der Oxidationsschicht ist

2.: laß die Experimente, Altgold zu frischem zu tun
du hast zu wenig Erfahrung, dort irgendwelche Tücken zu erkennen (du hast ja auch schon Ohrringklappteile mit Bronzefedern und Verschlüsse mit Stahlfedern reingetan, manchmal sind wenig getragene Sachen noch mit einer galvanischen Beschichtung überzogen, die gar nicht der wirklichen Goldlegierungsfarbe entspricht, überzogen. mal noch abgesehn von gestempelten Betrugsstücken "Autobahngold" und "-silber"!)

3.wenn du 2. nicht lassen willst: leg dir Strichprobe-Prüfset zu: Stein und Säuren
mit dem Stein kannst du auch ohne Säure die farbe deines Altgolds im Vergleich zu Referenzstücken einschätzen und könntest auch die Manschettenknöpfe farblich mit deinem Trauring vergleichen

4. wenn du Strichprobeset schon hast: benutz es!

(5.: hast du doch den etwas teureren Barren gekauft statt des Granulats? macht es Spaß, einen Feingold-Barren plattzumachen? darum gings doch, oder?ne weile kann man die Prägung noch sehn und dann wirds flaches Blech)

Feingoldunze durch die Nudelmaschine

Es wurde schon alles gesagt, aber noch nicht von allen.
Hi Samy, Wenn du die Gusshaut ordentlich runterschrubbst sollte deine gewünschte Goldfarbe zu Tage treten.
Da das in den Vertierfungen aber nicht ohne weiteres möglich ist, müsste da galvanisch gestrippt oder beschichtet werden.

Hallo Heinrich,
wie meinst du das ... nach dem legieren runter auf 860° ?
Ist das Gold dann überhaupt noch flüssig?
das hat doch einen Schmelzpunkt von 1062 oder so?

könnte knapp werden
das hier hat minimal Zink dabei und wird wohl so ungefähr auf deine legierung passen

verlinkung klappt nicht wegen der Klammern


die 1062 bzw etwas mehr brauchst du beim legieren wegen der da noch reinen Metalle
samy: der Kauf von tausende Euro teuren Anlagen macht ein wenig Theorie zu den verwendeten Legierungen nicht überflüssig

Da habe ich wohl die Einstellung für 585 Gelbgold im Kopf gehabt.

Die in der Tabelle angegebenen Gießtemperaturen finde ich jedoch in Relation zu den Schmelzintervallen allesamt zu hoch. Zumindest wenn, solche kräftigen Platten wie hier mit so kurzen Kanälen gegossen werden, dann reicht 10-20° über Liquidus allemal. Nur bei größeren Küvetten und dünneren Teilen unter 0,5 mm würde ich auf 30-60° über Liquidus gehen.

Ja musst Du ausprobieren. Die Temperaturanzeigen können abweichen und Deine hinzulegierte Kette kann durch Lot den Schmelzpunkt auch reduzieren. Einfach den Tiegel immer wieder herausnehmen und schwenken. Dann siehst Du wenn das Gold langsam matschig und fest zu werden beginnt. Diese Temperatur merken und dann ist meine Faustregel 50° mehr für normale Teile wie Deine Plaketten und 80°mehr für feine Teile.

Servus Heinrich
ich bin gerade dabei das Teil neu zu gießen, nach Deinen Temp Empfehlungen.
Sag mal, kann man die Küvette irgendwie schneller runterkühlen?

Ich hab bei 750 Grad ausgebrannt und will jetzt runter auf 450 Grad.... das dauert ja ewig... das sinkt ca 50 Grad pro halbe Stunde.
Meinst Du ich kann da einfach die Ofentür ein bisschen aufmachen damit es schneller runterkühlt... oder ist das ungut für die Küvette?

Ich hab einen kleinen Nabertherm 3 Liter ofen (L3/11)

Danke

lg
samy

Danke Tatze,
da hast du wohl recht... aber irgendwann muss die Küvette ja raus aus dem Ofen.
Egal ob ich bei 600 Grad Küvettentemperatur Gießen will, oder bei 450 Grad.

Also beim rausnehmen darf die ja keinen riss bekommen.

Dann bei ein bisschen Ofentüre aufmachen doch auch nicht?!

Naja in einer Stunde bin ich schlauer

oh falschherum

Kleine Küvetten vertragen auch 100 Grad pro Stunde, große Küvetten nur 50 Grad.
Prinzipiell ist das Abkühlen gefährlicher als das Hochheitzen. Einmal abgesehen von den Srungtemperaturen bei 100 und 380 Grad.
