Braut

Hallo in die Runde,

Wir tragen unsere Trauringe aus 585 Gelbgold seit drei Wochen. Beide sehen aus als wären sie 20 Jahre alt, sie sind unglaublich zerkratzt, sowohl viele oberflächliche als auch einige tiefe Macken. Mein Verlobungsring in 750er Gold von einem anderen Juwelier sieht nach 1,5 Jahren Tragen deutlich besser aus!

Beim Kauf wollten wir eigentlich 333er nehmen, um Kratzer zu vermeiden, wurden dann aber überzeugt 585er zu nehmen, das würde keinen Unterschied machen.

Bezahlt haben wir nach Messerabatt von 15% noch knapp 1000 Eur...

Ich bin wirklich kreuzunglücklich und frage mich, ob das normal sein kann oder wir probieren sollten, zu reklamieren:(

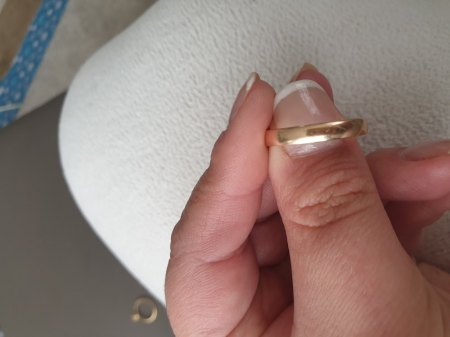

Hm, ich seh da etz grad nix auf den Fotos - trotz Brille auf der Nase. Tragespuren bei Trauringen sind normal und reklamationsbefreit. Überleg mal, was dein Trauring alles den lieben langen Tag über aushalten muß. Türklinken, Getränkekästen, Einkaufstaschen, Applaudieren, Händeschütteln, Haushalt, Gartenarbeit... Da bleibt es nicht aus, daß der Ring eher früher als später Kratzer und Macken bekommt. Ein Kollege meinte mal sehr treffend: Ein Trauring schmiedet sich jeden Tag wieder neu und jede Macke kann ihre eigene Geschichte erzählen.

Laß mich raten, dein Verlobungsring ist ein Solitär aus Weißgold?

Designerauto

ok, ich präzisiere: wenn es um Gelbgoldlegierungen geht wie besprochenen Fall, ist 585 normalerweise härter als vergleichbare 333 bzw. 750



(bei rot kann 750er härter sein als 585, und wenn man Härtequervergleiche über verschiedene Farben machen wollte, was mir nicht sinnvoll erscheint, wird man eh eine große Range finden, die nur begrenzt mit dem feingehalt, sondern eher mit den jeweiligen Zusätzen zu tun hat
bei rose kann es schon wieder anders aussehen)
dazu noch verschiedene Verarbeitungsmethoden, die hier aber nur Verwirrung stiften

außerdem war ja beim Trauringkauf eher noch 333 gelb in der Auswahl und auch da bleib ich dabei: 585 gelb sollte bei auch nur halbwegs vernünftiger Zusammensetzung härter (und in jeder Hinsicht besser) sein als 333 gelb und diesbezüglich wollte ich die Braut in ihrem Kauf und der Beratung bestätigen
kannst du das so stehenlassen?

ich meine, das ist eine akademische Diskussion, die Tessy mit ihrem Ärger über die Kratzer nicht weiterhilft.
und ich vermute weiterhin, daß hier mit der Trauringhand etwas gemacht wurde, was der Verlobungsring (auf der anderen Hand oder nicht) bisher nicht in der Form ertragen mußte

Die ersten heftigen Kratzer "dengeln" sich automatisch durch weitere Beanspruchungen wieder weg, bis ein diffuses gleichmäßiges Oberflächenbild entsteht. Normale Beanspruchung gegeben. Verwegene würden sogar von "work hardening" der Oberfläche sprechen.

Zu den parallelen Kratzern auf dem oberen Bild: Nee, da kann der Ring nix für. Daneben erschien mir das Oberflächenbild aber eher wie Orangenhaut.

Die Möglichkeiten der Härtesteigerungen sind bei den gebräuchlichen Gelbgoldlegierungen begrenzt und gehen auch mit zunehmender Sprödigkeit einher. Das ist eigentlich auch nicht wünschenswert.

Von Ausnahmen und Einzelerfahrungen abgesehen, sind 585 Gelbgoldlegierungen tendenziell etwas härter als 750 Gelbgoldlegierungen. Jedoch ist der praktische Unterschied gering und für die Tragespuren ziemlich irrelevant. Auch, weil neue Dellen die alten Dellen überlagern.

Viel entscheidender sind hier die Bewegungsgewohnheiten und die linke oder rechte Hand an der man den Ring trägt.
Poliert und kratzerfrei bleibt kein Goldring, wenn er getragen wird.

Ich frage mich, wie Du und Tilo darauf kommt?
Dreistofflegierung Gelbgold 750 (125,125), Dreistofflegierung Gelbgold 585 (207,208), dürften Klassiker sein - sind absolut identisch in der Härte.

Und ich dachte, wir sprechen hier von qualitativ hochwertigen Trauringen, die fachgerecht hergestellt wurden. Das hat - für mich - nichts mit irgendwelchen Gusslegierungen zu tun.
Hier bin ich raus.

Oh, da mag ich nochmal!
Das war nicht "abwertend", sondern eine Kritik daran, dass Du hier Äpfel mit Birnen vergleichst. Ich habe zwei Standardlegierungen genannt, damit man eine Grundlage dessen hat, worüber man spricht. Nur so lassen sich "Naturkonstanten" - physikalische Eigenschaften - sauber vergleichen.

Hafner oder Heimerle + Meule und der Begriff "Halbzeug"
Halbzeuge sind, wie der Name vermuten lässt, halbfertige Waren (wie z. B. Ringrohlinge), die nach Belieben weiter verarbeitet werden. Haben recht wenig mit Gusslegierungen zu tun.

Die von Dir angesprochenen Gusslegierungen
Beispiel von Heimerle + Meule
Produkt "127-585" Au 585 Farbe gelb Gusshärte (HV): 120
Produkt "122.750" Au 750 Farbe gelb Gusshärte (HV): 130
[Links sind leider nur für eingeloggte sichtbar]
Einfach mal lesen, Heinrich.

Eben aus diesem Grund nannte die die beiden Klassiker.


Ich bin mir hier nicht sicher, was Du mir damit sagen möchtest.

Reine Edelmetalle werden vom menschlichen Schweiß nicht zerstört oder gravierend angegriffen. Der Grund, warum wie sie gern am Körper tragen. Sie lösen ferner bei den meisten Menschen keine Allergien aus. Leider sind sie in der Regel zu weich, um in Form von Schmuck den tagtäglichen Belastungen standhalten zu können. Um dieses "Manko" zu verringern, fügen wir Zuschlagsmetalle wie Kupfer, Silber und einige mehr hinzu. Dabei versuchen wir, den edlen Charakter des jeweiligen Edelmetalls weitestgehend zu erhalten - gleichzeitig steigern wir aber die Härte und Festigkeit, was - je nach Verwendungszweck - mehr oder weniger erwünscht ist. Ferner können wir die Farben bzw. Grautöne verändern.

Bei einer Fassung für einen empfindlichen Smaragd werde ich sehr wahrscheinlich eine weiche Legierung bevorzugen, bei Trauringen, die tagtäglich getragen werden, eine harte. Mit anderen Worten, ich wähle gezielt aus, welche Legierung bei welcher Verwendung zum Einsatz kommen sollte.

Kannst Du, Heinrich, mit dieser Formulierung leben?

Ich finde es ist noch ein wenig komplizierter. Bei Nadeln zum Beispiel würde ich eine härtere, federnde Legierung bevorzugen.Bei einem Spannring ebenfalls.

Bei einem Trauring bevorzuge ich eine Legierung, die wenig Abrieb hat. Eine harte Legierung bekommt zwar bei Druck weniger tiefe Dellen aber bei Kratzern schilfert mehr Material ab als bei einer weichen und zähen Legierung. Besonders deutlich ist der Effekt, wenn man als Goldschmied feilt. Platin ist da deutlich zäher als Gelbgold und oft 750 auch etwas zäher als 585. Dadurch sind zwar die Dellen tiefer aber der Abrieb geringer.

P.S. Mit Deiner Formulierung kann ich auch gut leben.

Für Eheringe würde ich die mit der höheren Bruchdehnung bei gleichzeitig angemessener Härte bevorzugen.

Das mit dem Platin war ein Vergleich zur Verdeutlichung des Abriebeffektes. Vergleiche hinken immer.

Hallo ihr Lieben Leute!

Vielen Dank für eure zahlreichen Antworten!

Um es kurz zu machen:

1) mein Verlobungsring ist aus 750er Gelbgold, nicht Weißgold

2) den Verlobungsring habe ich ebenfalls rechts getragen weil er links nicht passte. Nun trage ich ihn selten mal als Vorsteckring. (Daran kann es aber auch nicht liegen, denn der Ring meines Mannes sieht ja genauso aus)

3) ich bin zwar Rechtshänder, aber bin in den wenigen Wochen seit unserer Hochzeit keiner besonderen Tätigkeit nachgegangen. Ich arbeite nicht im Garten, wasche kaum ab, arbeite nicht körperlich und mache auch kein Hanteltraining oder derartiges. Dementsprechend weiß ich wirklich nicht, was ich abstellen soll. Mein Mann trägt ihn sogar nur außerhalb der Arbeit weil er Krankenpfleger ist, und trotzdem sieht sein Ring auch schon so aus...

4) verstehe ich das richtig, dass ich doch zumindest mal fragen könnte ob der Juwelier weiß was der Hersteller da verwendet? Ich verstehe zwar nicht viel von der Materie, aber es scheint fast wie ein Hoffnungsschimmer.

5) ich danke auch allen für ihre lieben Worte bezüglich der Kratzer. Ich weiß auch dass es kein Gemälde zum anschauen ist, sondern ein Gebrauchsgegenstand. Aber ich fand die Abnutzung sehr krass. Wenn andere schreiben "der erste Kratzer/ die ersten Kratzer", denke ich nur daran, dass wir bereits so früh so viele Kratzer hatten dass ich nicht mal den ersten oder die ersten fünf bemerkt habe sondern die erste völlig verkratzte Seite.

Nochmal danke an alle! Ich hätte nie mit so viele Antworten gerechnet!

Tessy

läßt sich ein Herstellerstempel neben dem 585 erkennen?
mit Makro fotografiert oder mkit Lupe/Lesebrille vorm Objektiv(/Handy)
