Giessereiknigge

länger als 10 minuten dürfte das wohl kaum dauern, die fertige form 6x auszuspritzen, das wachs ist doch bei deinen kleinteilen schnell kalt/fest
formbau würde ich zum aushärten des silijkons auf 1 tag taxieren, kommt drauf abn, wie schnell sie mit dem auftrag nach eingang anfangen

Nicht gewerblich.

Die sind ja nicht meine Kunden auch nicht meine zukünftigen. Und früher mit meiner Giesserei, da kamen auch eher Betriebsspione als zukünftige Kunden.

Also bleibt das Interesse eher gering.

ich hatte nen abformungsauftrag bei dem zum standardpreis die kopie genauso schwer war wie das original, hat mich überrascht, eigentlich hatte ich sogar gehofft, daß die kopie leichter wird

Auch hier gibt es keinen festen Quotienten. Früher beiden Verwendung von heiss vulkanisierten Gummiformen lag da der größte Schwund von ca 7-8%. Heute werden kalt vulkanisiernde Gummimaterialien verwenden die nicht mehr schrumpfen oder heis vulkanisierenden Silkonformen, die sehr wenig schrumpfen.
Zusätzlich mag es Schwund geben beim Abkühlen des Wachses in der Gummiform. Der ist abhängig von der Wachssorte und der Dicke der Form, weil sich das Wachs von der Oberfläche her abkühlt und dicke Teile länger brauchen und sich später zusammenziehen.
Natürlich spielt hier auch eine Rolle wo und wie dick der Spritzkanal angesetzt wird und wie lange der Spritzdruck aufrecht erhalten wird.
Das kann dann von Guss zu Guss schwanken.

Dann gibt es einen Schwund der von der Legierung abhängig ist, weil deren Kontraktion nach dem Fest werden in der Gussform unterschiedlich ist.

Wobei letzteres durch expandierende Einbettmassen teilweise ausgeglichen werden kann. Hier ist nicht nur der Expansionsgrad sondern auch die Küvettentemperatur entscheidend. Je heisser um so größer wird das gegossene Stück.

Es kann Dir also nicht nur passieren das innerhalb eines Gussauftrages aufgrund unterschiedlicher Wachse kleinere Gewichsvarianaten geliefert werden sondern die Ergebnisse von Auftrag zu Auftrag oder von Giesserei zu Giesserei schwanken.

Letztlich musst Du es ausprobieren.

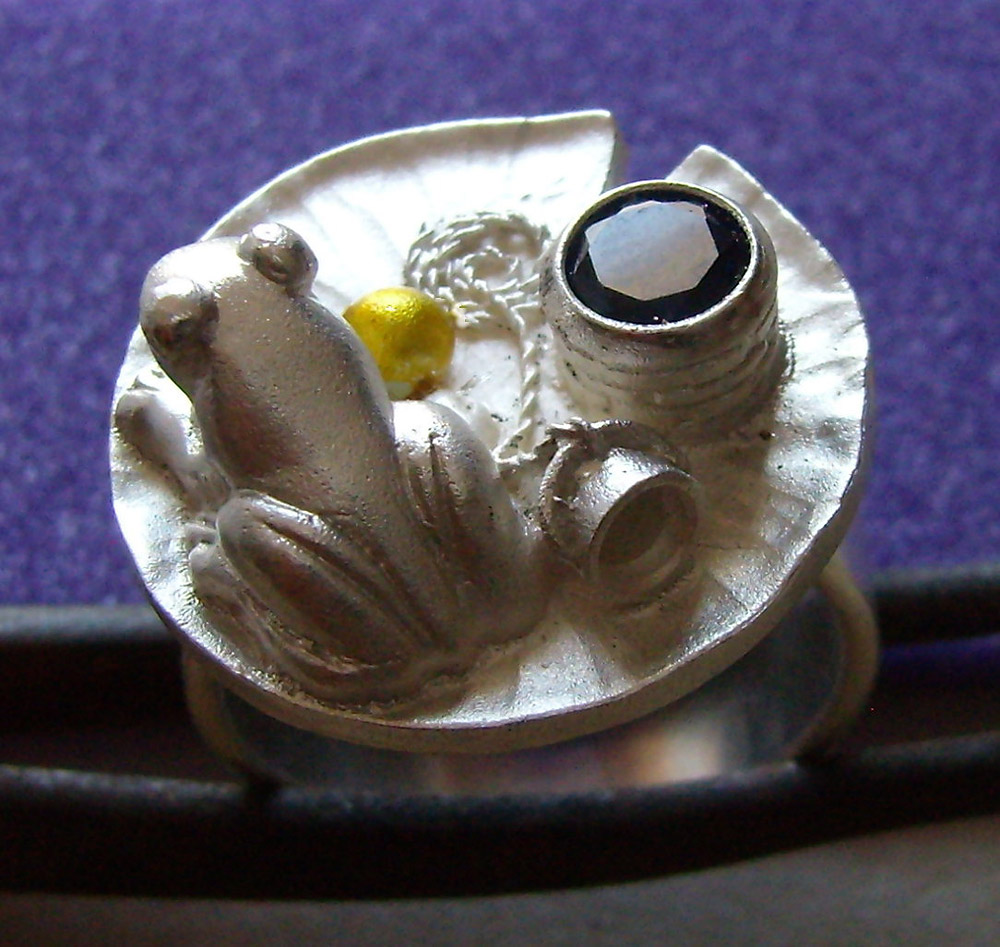

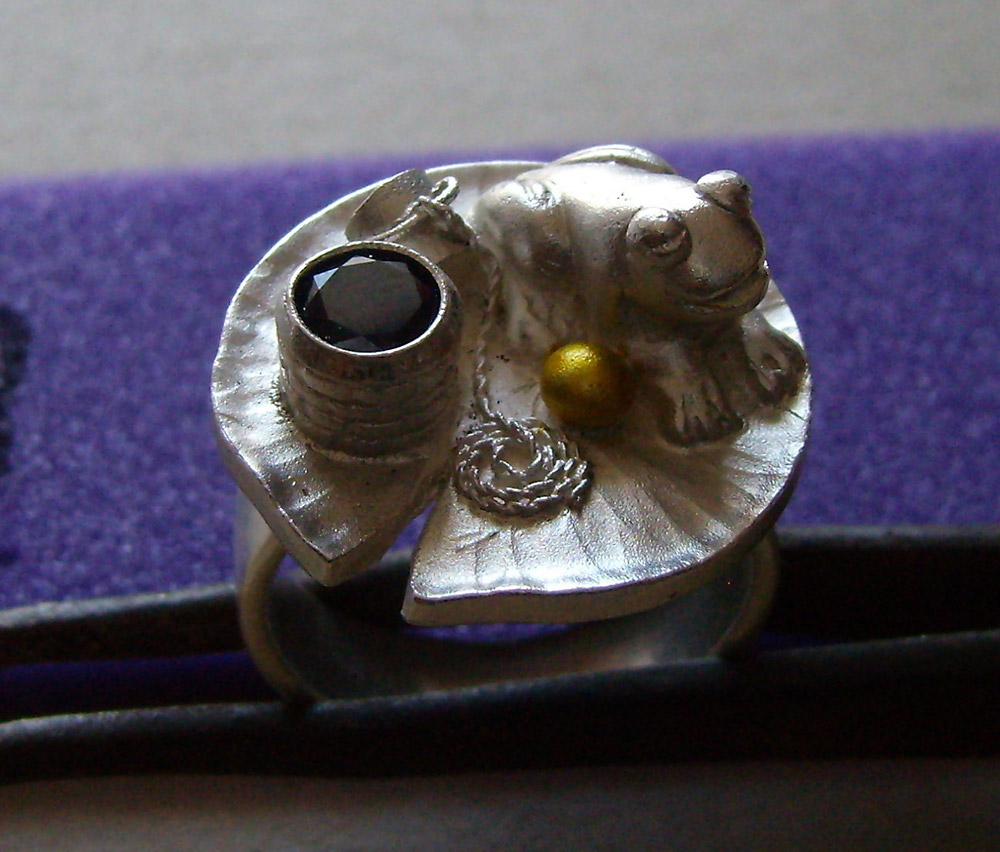

Mit dem Eimer bin ich soweit zufrieden, klar, die Oberfläche ist natürlich was körnig.
Die Kugel ist mit transparenter Glasmalfarbe angemalt, wenn man sie nicht einbrennen will härtet sie im Verlauf von 3 Tagen von selber.

Danke

Du solltest ein neues Modell machen und abformen lassen.

Bitte mach neu, das ist am billigsten.

Mit Sicherheit.
Aber dafür müsste man Butschal heißen, oder Wehpke.
Hab mal eben ein wenig an älteren nicht mehr benötigten Formen rumgeschnippelt und Tilo bringts exakt auf den Punkt. Insbesondere das ältere gelbe Gummi ist verteufelt zäh. Bei transparentem Silikon siehts schon anders aus. Das ist etwas götterspeisiger.
Dennoch konnte ich eine ähnliche Operation mit einem Bastelcutter / Skalpell bei einer kleineren und tieferen Zarge durchführen. Man kann den Gummi glücklicherweise ziemlich stark auseinanderdrücken. Einmal um den Pflöpfel in der Mitte rumgeschnitten und einmal am Rand entlang und dann den Pflöpfel in der Mitte beiseitegedrückt und mit einem schrägen Schnitt von innen nach außen das Material dazwischen rausgeschnitten. Naja, nicht schön, aber selten. Der obere Zargenrand dürfte ziemlich zermetzgert aussehen, aber meinen halben mm sollte ich schon rauskriegen. Mal gerade drüberfeilen muss ich eh und ausfräsen.

Was ist das denn für eine Form? Wenn sie aus Gummi ist, dann kannst Du sie brennen. Heißes Röhrchen rein und a weng qualmen lassen. Den aufgeweichten Gummimelm entfernst Du dann mit Waschbenzin.
Voila!

Ulrich, X X X ! Bussi!
gibt doch eine Standartlösung! habe schon vorsichtig mit einem zum Glühen erhitzen Gottesfinger probiert aber hat das Gummi nicht wirklich beeindruckt, war wohl zu kurz.
Ich weiß nicht mehr, was es für eine Form ist, glaube Gummi, bin aber nicht sicher. Silikon lässt sich besser schneiden und ausrupfen.
Jedenfalls werde ich sie mir mit der nächsten Bestellung mal mitschicken lassen. Den Giesser darum bitten das zu machen ist wohl nicht politically correct, oder?

@ Tilo: das ist es ja eben, viele Teile sind es nicht , vielleicht 5-8 pro Jahr. Die Zarge hat ab Guss eh eine dickere Materialstärke, also die muss ich eh immer ausarbeiten und 2-3 mal mit der Feile drüber und außenrum ist labo.

Ja scharf geschnittenes Röhrchen ist auch gut. Besser als Bastelcutter, denk ich. 1x Innenranddurchmesser, 1x Außenrand. Die Form ist schon älter, aus der Zeit, als mein damaliger Form-und -Gießdienstleister seinen Betrieb eingestellt hat. Gegen Ende hat er auch Silikon verwendet, und ich hatte die Form auch schon mal in Händen, aber pffffft... Die warme Methode würde sich vllt. gleich auch auf den Durchmesser auwirken, wär ja noch besser.
Aber ich hab jetzt bestimmt schon 4 oder 5x eine ganz neue Zarge einbasteln müssen, da ist ein bisschen in Form feilen das geringere Übel.

Gleich noch eine Frage hinterher, wenn wir schon dabei sind:
Gummi bzw. Silikon irgendwo dazubauen, geht das?
Z.B. sind manche Fassungen nicht tief genug ausgefräst, so dass ich immer in der Mitte vom Boden noch ein Loch bohren muss... das Pflöpfelchen einfach verlängern? ansonsten ist das aber kein lebenswichtiges Problem....

Ich hab nur das 2-Komponenten schnell- zusammenknet-Silikon, da pappt schon das neue am alten, andererseits besser vielleicht kein Risiko.
Der Tipp mit Fahrradflickzeug ist gut, danke.

Ok, Loch bohren ist ja nicht so schlimm wie ganze Zarge erneuern.
Nächste Frage.
Wenn ich ein fertiges Metallmodell habe, schon fix und fertig geschliffen und alles und entdecke doch noch eine Pore oder eine eingesunkene Lötnaht und will aber nicht unbedingt nochmal anfangen zu löten, (und hab auch keinen Puk ) was nehm ich da zum Ausbessern?
Aktuell ist 2K Kleber das Mittel meiner Wahl, was nehmt ihr?

Noch ne Frage:
Es geht um unkomplizierte Abformbarkeit.
a.) bei zwei geplanten Teilen gibt es ein bzw. mehrere Röhrchen, Außendurchmesser 4 mm, innen ca. 2,5, die sind 7,5 mm lang und an einem Ende soll ein Stein rein. Es ist nicht notwendig dass die durchgehend hohl sind, am Ende, das reicht.
Wie vorgehen?
Dem Giesser dazuschreiben, dss er es unten auffüllen kann? Oder dringt die Formmmasse automatisch nicht so tief vor wenn ich es verböde?
b.) Dann hab ich noch ein Röhrchen gleicher Abmessung, gut 5mm lang, das steht auf einem Bodenblech. Wäre es dem Gießer lieber, dieses wäre auch von unten aufgebohrt? Brauchen tu ich nur den Luftraum für den Stein.
